Gerber 浏览器介绍

Gerber 浏览器是一个 Gerber 文件(RS-274X 格式)与 Excellon 钻孔文件的查看器,其最多可以一次性显示32个文件。

关于 Gerber 文件的更多信息,可以阅读 Gerber文件格式规范 文档。关于钻孔文件格式的信息,可以阅读 http://web.archive.org/web/20071030075236/ Excellon格式描述 文档。

界面

主窗口

gerbview_main_screen_png

顶部工具栏

delete_gerber_png

清除所有层

load_gerber_png

加载 Gerber 文件

gerbview_drill_file_png

加载 Excellon 钻孔文件

sheetset_png

设置页面大小

print_button_png

打印

zoom_redraw_png

重绘视图

zoom_in_png zoom_out_png

放大或缩小

zoom_fit_in_page_png

缩放以适应页面

zoom_area_png

缩放到选区

gerbview_top_layer_png

选择活动图层

gerbview_top_info_png

显示当前活动图层的信息

gerbview_x2_component_png

高亮显示属于所选元件的项目 (Gerber X2)

gerbview_x2_net_png

高亮显示属于所选网络的项目 (Gerber X2)

gerbview_x2_attributeo_png

高亮显示具有所选属性的项目(Gerber X2)

gerbview_top_dcode_png

在活动图层上高亮显示所选 D 代码的项目

左方工具栏

cursor_png

选择项目

measurement_png

测量两点之间的距离

grid_png

切换网格可见性

polar_coord_png

切换极坐标显示

unit_inch_png unit_mm_png unit_mm_png

选择英寸、密耳或毫米单位

cursor_shape_png

切换全屏光标

pad_sketch_png

在草图(轮廓)模式下显示闪烁的项目

track_sketch_png

在草图(轮廓)模式下显示线条

opt_show_polygon_png

在草图(轮廓)模式下显示多边形

gerbview_show_negative_objects_png

以灰显负片对象

show_dcodenumber_png

显示/隐藏 D 代码

gbr_select_mode2_png

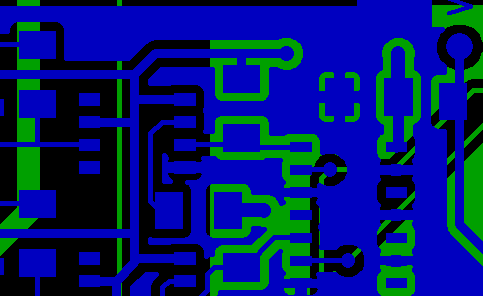

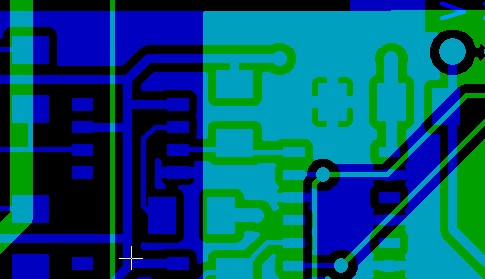

在差异(比较)模式下显示图层

contrast_mode_png

在正常显示和灰显之间切换非活动图层

layers_manager_png

显示/隐藏图层管理器

flip_board_24

将 Gerbers 显示为镜像图像

层管理器

gerbview_layer_manager_png

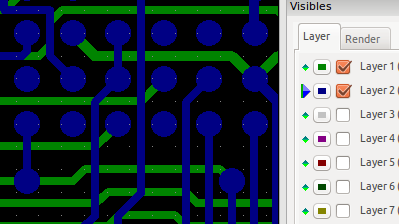

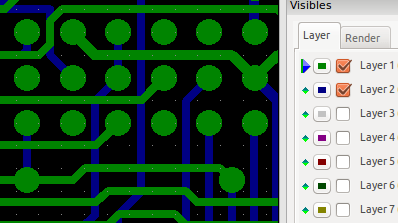

图层管理器用于控制和显示所有图层的可见性。一个箭头指示当前活动图层,每个图层均可通过复选框进行显示或隐藏。

鼠标按钮作用:

  • 左键点击:选择活动层

  • 右键点击:显示/隐藏/排序层选项

  • 中键点击或在颜色标识上双击:选择层的颜色

图层选项卡允许您控制所有已加载的 Gerber 和钻孔图层的可见性和颜色。 项目选项卡允许您控制网格、D 代码和负片对象的颜色和显示方式。

菜单栏命令

文件菜单

gerbview_file_menu_png
  • Export to PCB Editor is a limited capability to export Gerber files into a KiCad PCB. The final result depends on what features of the RS-274X format are used in the original Gerber files: rasterized items cannot be converted (typically negative objects), flashed items are converted to vias, lines are converted to track segments (or graphic lines for non-copper layers).

工具菜单

gerbview_tools_menu_png
  • List DCodes shows the D Code information for all layers.

  • Show Source displays the Gerber file contents of the active layer in a text editor.

  • Measure Tool allows measuring the distance between two points.

  • Clear Current Layer erases the contents of the active layer.

打印

要打印图层,请使用 print_button_png 图标或 文件 → 打印 菜单。

确保所有内容均位于可打印区域内。使用 sheetet_png 选择合适的页面格式。

请注意,许多光绘仪支持较大的绘图区域,远大于大多数打印机使用的页面尺寸。可能需要移动整个图层集。
