Wprowadzenie do GerbView

GerbView to przeglądarka plików Gerber (w formacie RS274X) oraz plików wierceń Excellon. Pozwala na wyświetlenie do 32 warstw jednocześnie.

By uzyskać więcej informacji na temat formatu plików Gerber należy przeczytać Specyfikację formatu plików Gerber. Szczególy na temat fomratu plików Excellon można znaleźć w Opisie formatu Excellon.

Interfejs użytkownika

Główne okno aplikacji

gerbview_main_screen_png

Top toolbar

gerbview_top_toolbar_png

delete_gerber_png

Clear all layers

load_gerber_png

Load Gerber files

gerbview_drill_file_png

Load Excellon drill files

sheetset_png

Set page size

print_button_png

Print

zoom_redraw_png

Redraw view

zoom_in_png zoom_out_png

Zoom in or out

zoom_fit_in_page_png

Zoom auto (zoom fit)

zoom_area_png

Zoom to selection

gerbview_top_layer_png

Select active layer

gerbview_top_info_png

Display info about active layer

gerbview_x2_component_png

Highlight items belonging to selected component (Gerber X2)

gerbview_x2_net_png

Highlight items belonging to selected net (Gerber X2)

gerbview_x2_attributeo_png

Highlight items with the selected attribute (Gerber X2)

gerbview_top_dcode_png

Highlight items of selected D Code on the active layer

Lewy pasek narzędzi

gerbview_left_toolbar_png

cursor_png

Select items

measurement_png

Measure between two points

grid_png

Toggle grid visibility

polar_coord_png

Toggle polar coordinates display

unit_inch_png unit_mm_png

Select inch or millimeter units

cursor_shape_png

Toggle full-screen cursor

pad_sketch_png

Display flashed items in sketch (outline) mode

track_sketch_png

Display lines in sketch (outline) mode

opt_show_polygon_png

Display polygons in sketch (outline) mode

gerbview_show_negative_objects_png

Show negative objects in ghost color

show_dcodenumber_png

Show/hide D Codes

gbr_select_mode2_png

Display layers in diff(compare) mode

contrast_mode_png

Display current layer in high-contrast mode

layers_manager_png

Show/hide layer manager

Panel zarządzania warstwami

gerbview_layer_manager_png

Menadżer warstw kontroluje wyświetlanie poszczególnych warstw. Strzałka wskazuje aktywną warstwę, i każda z warstw może być wyświetlona bądź ukryta przez zmianę stanu znacznika.

Polecenia przypisane klawiszom myszy:

  • Lewy klawisz: Wybór aktualnej warstwy

  • Prawy klawisz: opcje ukrycia/pokazania/sortowania warstw

  • Środkowy klawisz lub podwójne kliknięcie (na znacznikach koloru): wybór aktualnego koloru warstwy

Zakładka Warstwy pozwala zarządzać widocznością oraz kolorem wszystkich wczytanych plików Gerber oraz plików wierceń. Zakładka Elementy pozwala zaś kontrolować sposobem wyświetlania siatki, kodami D-Code oraz obiektami negatywowymi.

Polecenia menu

gerbview_file_menu_png
  • Eksport do Pcbnew ma ograniczoną możliwość eksportowania plików Gerber do Pcbnew. Końcowy rezultat zależy od tego, jaka funkcjonalność formaty RS-274X została użyta w oryginalnych plikach Gerber: np. elementy rastrowe nie mogą zostać skonwertowane (zwykle obiekty negatywowe), obiekty błyskowe są konwertowane na przelotki, linie zaś są konwertowane na ścieżki (lub grafikę dla warstw nie będących sygnałowymi).

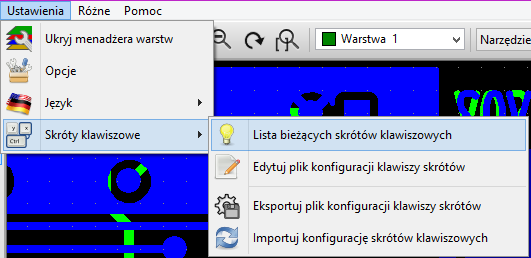

gerbview_preferences_menu_png

Zestawy narzędzi

GerbView obsługuje teraz nowoczesny zestaw narzędzi grafiki, podobnie jak Pbcnew. Włączenie go powoduje, że udostępnione zostaje kilka nowych funkcji oraz polepsza się wydajność. Można wybrać, który zestaw narzędzi będzie używany w menu ustawień programu. Zalecane jest użycie Nowoczesnego (Wspomaganego) zestawu narzędzi jeśli karta grafiki go obsługuje (wymagany OpenGL 2.0 lub wyższy). Jeśli karta nie obsługuje wspomagania sprzętowego, można nadal korzystać z Nowoczesnego (Programowego) zestawu narzędzi.

Użycie zestawu narzędzi Legacy jest rekomendowane tylko, jeśli zauważono, że użycie jednego z nowoczesnych zestawów narzędzi nie wspiera jeszcze potrzebnej funkcji lub występują błędy w renderowaniu plików Gerber. Jeśli takie problemy wystąpią, prosimy o zgłoszenie ich do KiCad Developers by mogły być poprawione w przyszłych wydaniach.

Zestaw narzędzi Legacy będzie usunięty w przyszłych wydaniach programu GerbView.

gerbview_misc_menu_png
  • Lista D-Kodów pokazuje D-kody jakie zostały użyte oraz ich parametry.

  • Pokaż źródło pokazuje zawartość pliku Gerber z aktywnej warstwy w edytorze tekstu.

  • Wyczyść bieżącą warstwę kasuje zawartość aktywnej warstwy.

  • Wybierz Edytor Tekstu…​ pozwala na wybranie programu, który będzie służył do podglądu źródeł plików.

Tryby wyświetlania

GerbView posiada trzy tryby wyświetlania, które mogą być użyteczne w określonych sytuacjach.

Tryb nakładkowy i przeźroczystości dostarcza lepszych obrazów, ale może być wolniejszy niż tryb raw na tym samym komputerze.

Tryb Raw

Ten tryb jest wybierany za pomocą ikony gbr_select_mode0_png. Każdy plik i każdy element w pliku jest rysowany w porządku takim, w jakim zostały załadowane warstwy. Jednakże, aktywna warstwa jest rysowana jako ostatnia.

Gdy w plikach Gerber będą elementy negatywowe (rysowane na czarno) będą widoczne artefakty na obecnie rysowanych warstwach.

gerbview_mode_raw_stack_png

Tryb nakładkowy

Wywoływany ikoną gbr_select_mode1_png, każdy plik jest rysowany w porządku takim, jak został załadowany. Ponownie aktywna warstwa jest rysowana jako ostatnia.

Gdy w plikach Gerber będą elementy negatywowe (rysowane na czarno) nie będzie widać artefaktów na obecnie rysowanych warstwach, ponieważ tryb ten rysuje każdy z plików w lokalnym buforze przed pokazaniem warstwy na ekranie.

gerbview_mode_raw_stack_png

Tryb przeźroczysty

Użyj polecenia gbr_select_mode2_png by przełączyć się na ten tryb pracy, gdzie nie występują artefakty i warstwy są mieszane razem z aktywną warstwą na samej górze.

gerbview_mode_transparency_png

Nakładanie warstw

W trybie raw lub nakładkowym, aktywna warstwa będzie na wierzchu ponad innymi warstwami i będzie przykrywać elementy poniżej.

Tutaj, warstwa 1 (niebieska) jest warstwą aktywną (oznacza to strzałka z lewej) i dlatego jest rysowana przed warstwą 3 (zieloną):

gerbview_layer_select_1_png

Oznaczenie warstwy drugiej (zielonej) przesuwa tą warstwę na samą górę:

gerbview_layer_select_2_png

Przesuwanie elementów

W trybie Legacy, elementy można zaznaczać poprzez przytrzymanie lewego klawisza myszy i narysowanie prostokąta zaznaczenia. Zwolnienie klawisza powoduje pobranie elementów. Kliknięcie lewym klawiszem zaś umieszcza wybrane elementy w danym miejscu.

Ta funkcja programu nie jest dostępna w nowoczesnych zestawach narzędzi.

Drukowanie

By wydrukować warstwy, należy użyć narzędzia Drukuj dostępnego pod ikoną print_button_png lub odpowiadającej mu opcji z menu Plik.

Należy upewnić się, czy elementy znajdują się w obszarze wydruku. Użyj narzędzia ikony sheetset_png by wybrać odpowiedni format strony.

Nie należy zapominać, że fotoplotery używają zwykle dużego pola roboczego, znacznie przekraczającego rozmiar strony używany w drukarkach. Przesunięcie wszystkich warstw może być zatem konieczne.
