Manuale di riferimento

Questo documento è coperto dal Copyright © 2010-2018 dei suoi autori come elencati in seguito. È possibile distribuirlo e/o modificarlo nei termini sia della GNU General Public License (https://www.gnu.org/licenses/gpl.html), versione 3 o successive, che della Creative Commons Attribution License (https://creativecommons.org/licenses/by/3.0/), versione 3.0 o successive.

Tutti i marchi registrati all’interno di questa guida appartengono ai loro legittimi proprietari.

Collaboratori

Il Team di KiCad.

Traduzione

Marco Ciampa <ciampix@posteo.net>, 2014-2018.

Feedback

Si prega di inviare qualsiasi rapporto bug, suggerimento o nuova versione a:

Data di pubblicazione e versione del software

Pubblicato il 24 febbraio 2018.

Introduzione a GerbView

GerbView è un visualizzatore di file in formato Gerber (formato RS 274 X), ed è anche in grado di visualizzare i file forature generati da Pcbnew (in formato Excellon).

Per ulteriori informazioni sul formato file Gerber consultare Le specifiche del formato file Gerber - Ucamco.

Interfaccia

Finestra principale

gerbview_main_screen_png

Barra superiore

gerbview_top_toolbar_png

delete_gerber_png

Clear all layers

load_gerber_png

Load Gerber files

gerbview_drill_file_png

Load Excellon drill files

sheetset_png

Set page size

print_button_png

Print

zoom_redraw_png

Redraw view

zoom_in_png zoom_out_png

Zoom in or out

zoom_fit_in_page_png

Zoom auto (zoom fit)

zoom_area_png

Zoom to selection

gerbview_top_layer_png

Select active layer

gerbview_top_info_png

Display info about active layer

gerbview_x2_component_png

Highlight items belonging to selected component (Gerber X2)

gerbview_x2_net_png

Highlight items belonging to selected net (Gerber X2)

gerbview_x2_attributeo_png

Highlight items with the selected attribute (Gerber X2)

gerbview_top_dcode_png

Highlight items of selected D Code on the active layer

Barra strumenti sinistra

gerbview_left_toolbar_png

cursor_png

Select items

measurement_png

Measure between two points

grid_png

Toggle grid visibility

polar_coord_png

Toggle polar coordinates display

unit_inch_png unit_mm_png

Select inch or millimeter units

cursor_shape_png

Toggle full-screen cursor

pad_sketch_png

Display flashed items in sketch (outline) mode

track_sketch_png

Display lines in sketch (outline) mode

opt_show_polygon_png

Display polygons in sketch (outline) mode

gerbview_show_negative_objects_png

Show negative objects in ghost color

show_dcodenumber_png

Show/hide D Codes

gbr_select_mode2_png

Display layers in diff(compare) mode

contrast_mode_png

Display current layer in high-contrast mode

layers_manager_png

Show/hide layer manager

Gestione strati

gerbview_layer_manager_png

La gestione strati controlla la visibilità di tutti gli strati. Una freccia indica lo strato attivo, ed ogni strato può essere mostrato o nascosto tramite le caselle a spunta.

Assegnazione pulsanti del mouse:

  • Clic sinistro del mouse: seleziona lo strato attivo

  • Clic destro: opzioni mostra/nascondi/ordina strati

  • Clic centrale del mouse o doppio clic (su un campione di colore): seleziona il colore dello strato

La scheda strati permette di controllare la visibilità ed i colori di tutti gli strati Gerber e forature caricati. La scheda elementi permette di controllare il colore e la visibilità della griglia, Codici D, e oggetti negativi.

Comandi nella barra del menu

gerbview_file_menu_png

  • Esporta a Pcbnew possiede una limitata capacità di esportazione di file Gerber in Pcbnew. Il risultato finale dipende da che caratteristiche del formato RS-274X vengono usate nei file Gerber originali: gli elementi raster non possono venir convertiti (tipicamente oggetti negativi), gli elementi flash vengono convertiti in via, le righe vengono convertite in segmenti di piste (o linee grafiche per gli strati non-rame).

gerbview_preferences_menu_png

Strumenti

GerbView ora supporta gli strumenti grafici moderni disponibili in PcbNew. L’abilitazione degli strumenti moderni porta nuove caratteristiche e migliori performance. È possibile selezionare quali strumenti usare nel menu delle preferenze. L’uso degli strumenti moderni (accelerati) è raccomandato se la propria scheda video li supporta (richiede OpenGL 2.1). Se la scheda grafica non dovesse supportare gli strumenti accelerati, è comunque possibile usare le nuove caratteristiche selezionando gli strumenti moderni (di ripiego).

L’uso degli strumenti tradizionali è consigliato solo se si nota che gli strumenti moderni non supportino una caratteristica necessaria o se questi non riescano a disegnare correttamente un file Gerber. Se si nota uno di questi problemi, si prega di notificarlo agli sviluppatori di KiCad in modo che il difetto venga risolto in una futura versione.

Gli strumenti tradizionali verranno in futuro rimossi da GerbView.

gerbview_misc_menu_png

  • Lista Dcode mostra le informazioni sui Dcode per tutti gli strati.

  • Mostra sorgente visualizza i contenuti del file Gerber dello strato attivo in un editor di testo.

  • Pulisci strato corrente cancella i contenuti dello strato attivo.

  • Imposta l’editor di testo…​ permette di scegliere il programma con cui mostrare il sorgente.

Modalità schermo

GerbView ha tre modalità video, utili per differenti situazioni o necessità.

La modalità sovrapposta e trasparenza forniscono una migliore esperienza visuale, ma possono essere più lente della modalità grezza su alcuni computer.

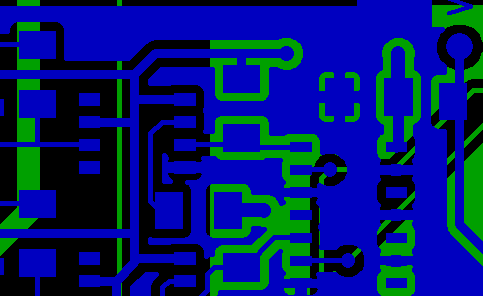

Modalità grezza

Questa modalità viene selezionata da gbr_select_mode0_png. Ogni file e ogni elemento nel file viene disegnato nell’ordine in cui vengono caricati i file. Comunque, lo strato attivo viene disegnato per ultimo.

Quando i file Gerber hanno elementi negativi (disegnati in nero) sono visibili degli artefatti su strati già disegnati.

gerbview_mode_raw_stack_png

Modalità sovrapposta

Invocata tramite gbr_select_mode1_png, ogni file viene disegnato nell’ordine in cui i file sono stati caricati. Di nuovo, lo strato attivo viene disegnato per ultimo.

Quando i file Gerber hanno elementi negativi (disegnati in nero) non ci sono artefatti sugli strati già disegnati, dato che questa modalità disegna ogni file in un buffer locale prima di mostrarlo sullo schermo.

gerbview_mode_raw_stack_png

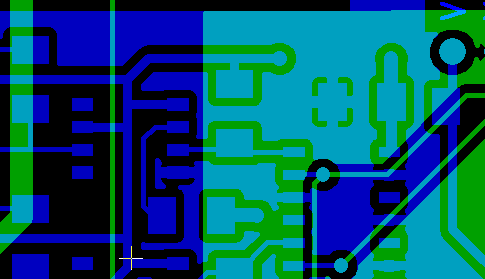

Modalità trasparente

Usare gbr_select_mode2_png per mostrare in questa modalità, dove non ci sono artefatti e gli strati sono fusi assieme con lo strato attivo in cima.

gerbview_mode_transparency_png

Occlusione strato

In modalità grezza o sovrapposta, lo strato attivo sarà in cima agli altri strati e nasconderà gli elementi presenti sotto di esso.

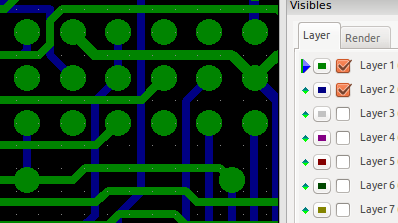

Qui, strato 1 (verde) è lo strato attivo (notare il triangolo accanto ad esso) perciò viene disegnato sopra lo strato 2 (blu):

gerbview_layer_select_1_png

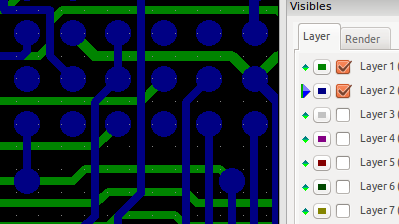

Rendendo lo strato 2 (blu) lo strato attivo lo si porta in cima:

gerbview_layer_select_2_png

Spostamento elementi

Quando si usano gli strumenti tradizionali, gli elementi possono essere selezionati mantenendo premuto il pulsante sinistro del mouse e disegnando un rettangolo. Rilasciando il pulsante si prelevano gli elementi. Un clic del tasto sinistro del mouse piazza gli elementi.

Questo comportamento è deprecato e non sarà disponibile con gli strumenti moderni.

Stampa

Per stampare gli strati, usare l’icona print_button_png o il menu File → Stampa.

Assicurarsi che gli elementi siano all’interno dell’area stampabile. Usare sheetset_png per selezionare un formato pagina adatto.

Si noti che diversi photoplotter supportano un area di disegno molto ampia, molto più ampia delle dimensioni pagina usate dalla maggior parte delle stampanti. Può rendersi necessario spostare l’intero insieme di strati.
