KiCad funziona su molti sistemi operativi, inclusi Microsoft Windows, Apple macOS e molte delle principali distribuzioni Linux.

Si possono trovare istruzioni aggiornate e collegamenti per il download all’indirizzo https://www.kicad.org/download/. Queste istruzioni non sono incluse in questo manuale in quanto possono cambiare nel tempo e con il rilascio degli aggiornamenti del sistema operativo.

Se si riscontrano problemi durante l’esecuzione di KiCad sul proprio sistema, controllare l’elenco dei problemi noti relativi al sistema e alle relative soluzioni alternative su https://www.kicad.org/help/known-system-related-issues/.

Se avete idee, commenti o domande o se vi serve solamente un aiuto:

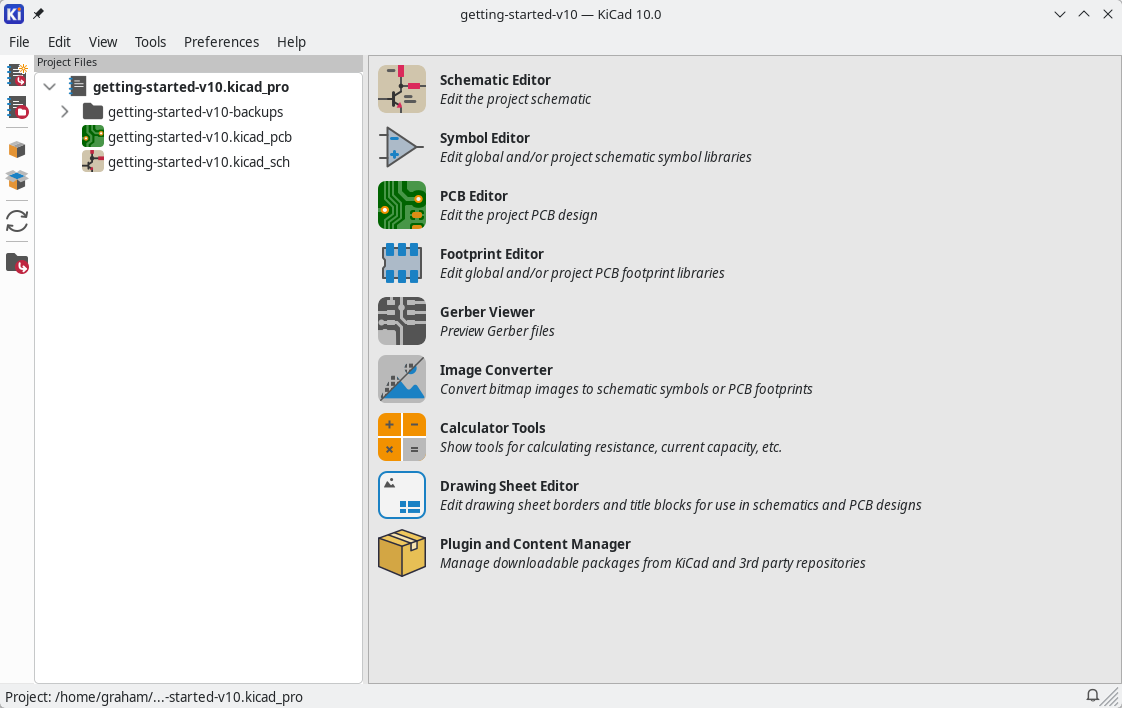

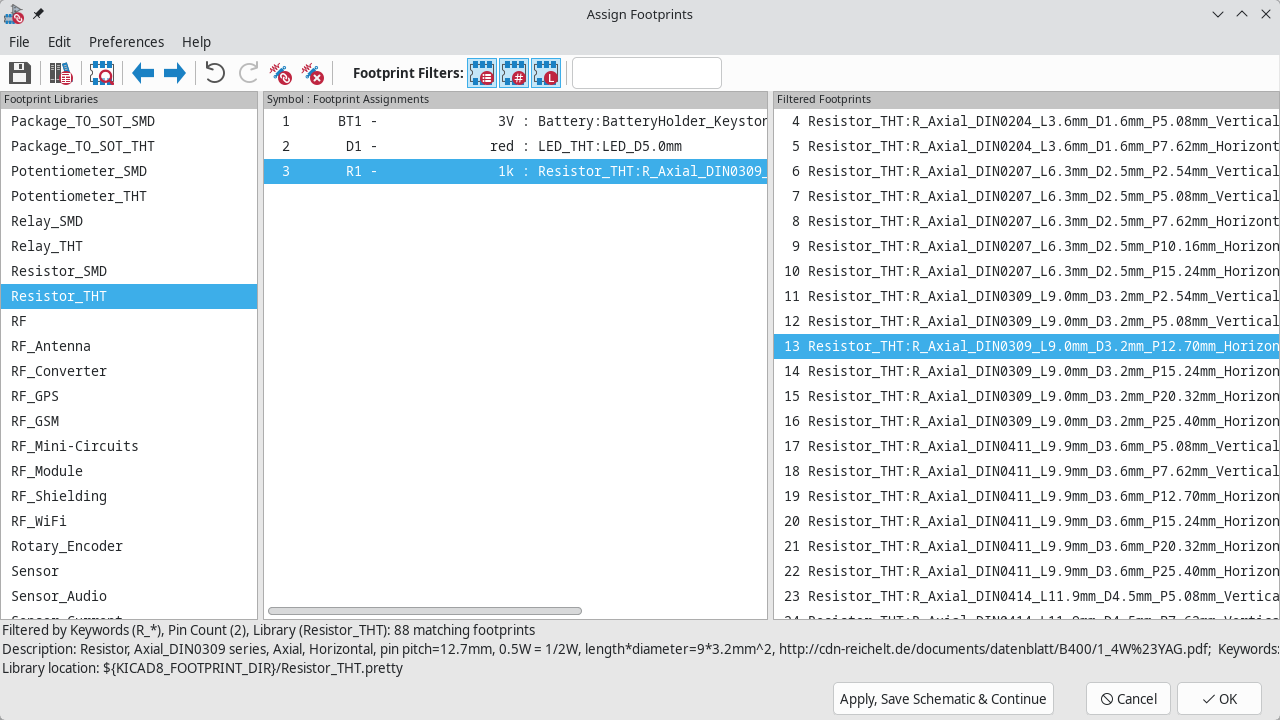

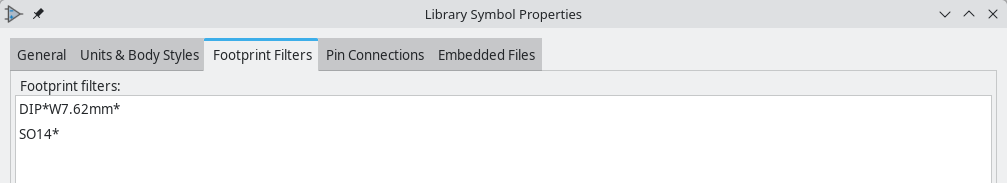

In genere, lo schema elettrico viene disegnato per primo. Ciò significa aggiungere simboli allo schema e tracciare le connessioni tra di loro. Potrebbe essere necessario creare simboli personalizzati se i simboli appropriati non sono già disponibili. In questa fase vengono anche selezionate le impronte per ogni componente, con impronte personalizzate create secondo necessità. Quando lo schema è completo e il progetto ha superato un controllo delle regole elettriche (ERC), le informazioni sul progetto nello schema vengono trasferite all’editor del circuito stampato e inizia la fase di layout.

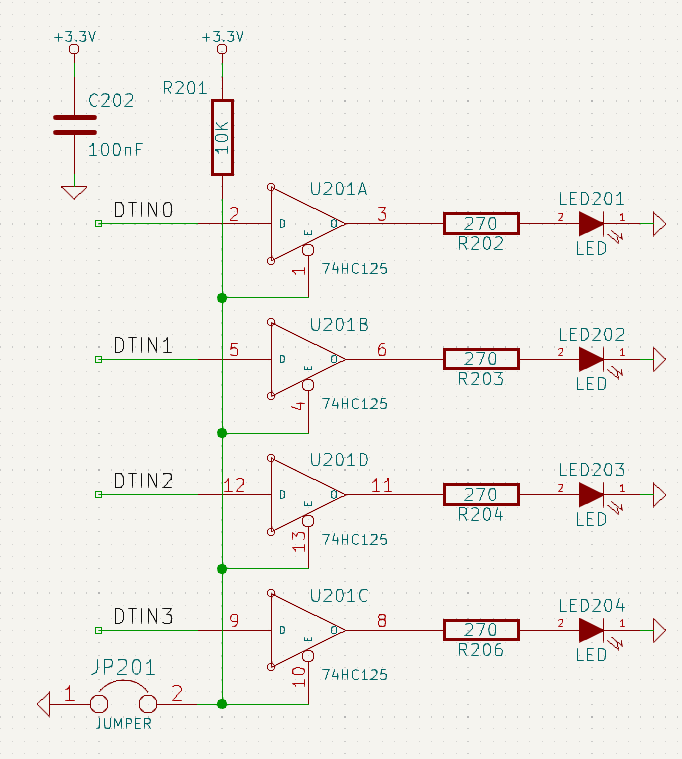

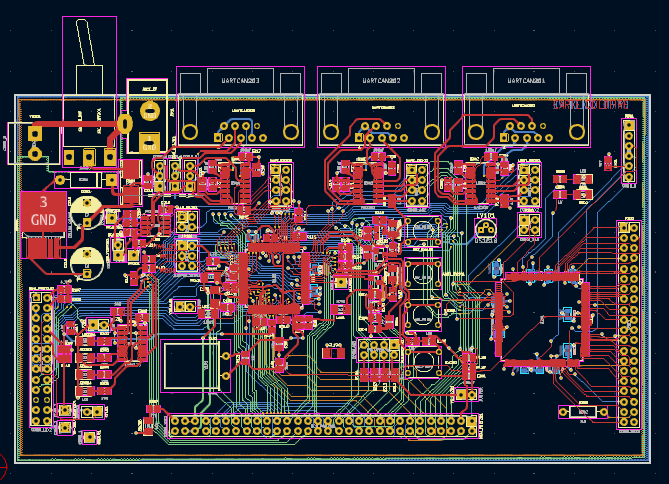

Lo schema descrive quali componenti sono presenti nel progetto e come sono collegati; l’editor del circuito stampato usa queste informazioni per semplificare la disposizione e prevenire discrepanze tra lo schema e il circuito stampato. Il processo di layout richiede il posizionamento accurato di ciascuna impronta sul circuito stampato. Dopo il posizionamento dei componenti, le tracce di rame vengono tracciate tra i componenti in base alle connessioni nello schema e ad altre considerazioni elettriche, come resistenza di traccia, requisiti di impedenza controllata, diafonia, ecc.

Spesso lo schema dovrà essere aggiornato dopo l’inizio della disposizione; le modifiche allo schema possono essere facilmente riflesse nel progetto dello stampato. Spesso può accadere il contrario: qualsiasi modifica progettuale apportata al layout fisico della scheda può essere rimandata indietro allo schema per mantenere le due coerenti uno con l’altro.

Quando il layout della scheda è completo e la scheda ha superato il controllo regole elettriche (DRC), vengono generati i file necessari per la fabbricazione in modo che la scheda possa essere prodotta dal fabbricante di circuiti stampati.

Per fare pan in giro per lo schema, fare clic e trascinare con il pulsante centrale o quello destro del mouse. Ingrandire e rimpicciolire con la rotellina or F1 e F2. Gli utenti dei portatili potrebbero trovare comodo cambiare i controlli del mouse per accordarli meglio con il touchpad; i controlli del mouse sono configurabili in Preferenze → Preferenze…​ → Mouse e Touchpad.

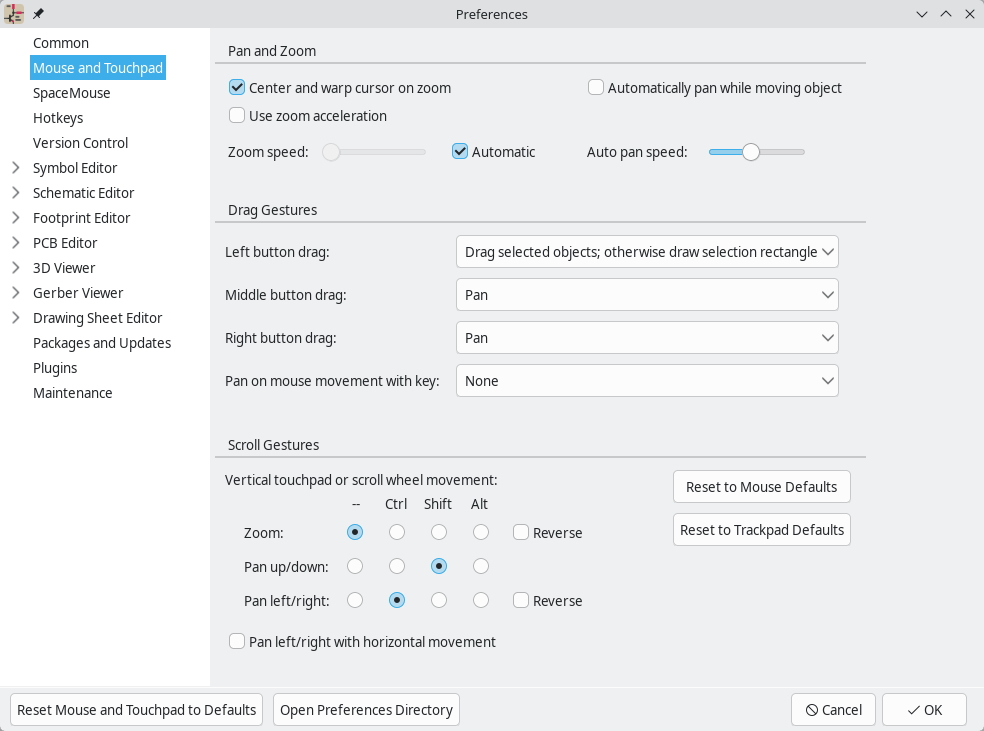

Per impostazione predefinita, KiCad abilita un’impostazione del mouse denominata Centra e sposta il puntatore con lo zoom. Quando questa funzione è abilitata, il cursore del mouse si sposta automaticamente al centro dello schermo quando l’utente esegue lo zoom avanti o indietro. Ciò mantiene la regione ingrandita sempre centrata. Questa funzione può sembrare un po' strana all’inizio, ma molti utenti la trovano utile una volta abituati. Provare a ingrandire e rimpicciolire con il puntatore del mouse in diverse aree dell’area di lavoro. Se il comportamento dello zoom predefinito risulta scomodo, disabilitare la funzione nelle preferenze Mouse e Touchpad.

La barra degli strumenti sul lato sinistro dell’editor degli schemi contiene le impostazioni di visualizzazione di base. La barra degli strumenti sul lato destro dello schermo contiene gli strumenti per modificare lo schema.

Alla maggior parte degli strumenti in KiCad sono assegnati comandi da tastiera predefiniti o possono essere assegnati comandi da tastiera personalizzati. Per visualizzare tutti i comandi da tastiera, andare su Aiuto → Elenco tasti…​. I comandi da tastiera possono essere modificati nel pannello Comandi da tastiera della finestra delle Preferenze.

Prima di disegnare qualcosa nello schema, impostare il foglio dello schema stesso. Fare clic su File → Impostazioni pagina. Assegnare allo schema un titolo e una data e, se si vuole, modificare il formato della carta.

Iniziare a creare il circuito aggiungendo alcuni simboli allo schema. Aprire la finestra di dialogo Scegliere simbolo facendo clic sul pulsante Aggiungi simboli sul lato destro della finestra o premendo A.

La finestra di dialogo Scegli simbolo elenca le librerie di simboli disponibili e i simboli dei componenti in esse contenuti. I dispositivi di base come componenti passivi, diodi e altri simboli generici si trovano nella libreria Device. Dispositivi specifici, come un tipo particolare di LED, si trovano nelle altre librerie.

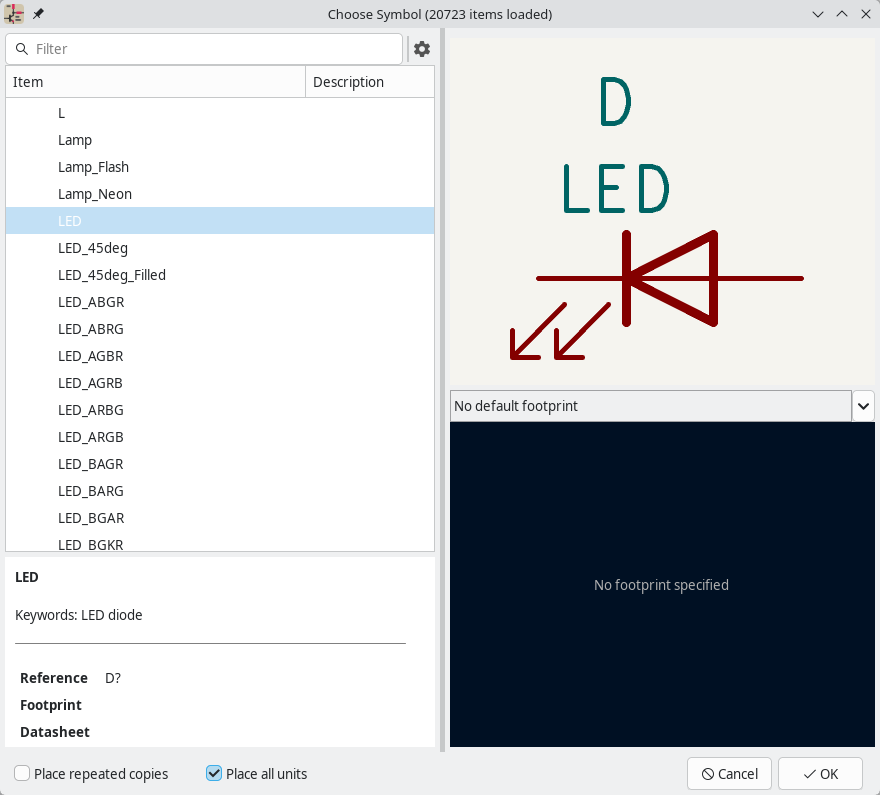

Scorrere verso il basso fino alla libreria "Device", espanderla e selezionare il simbolo "LED". Fare clic su OK e fare nuovamente clic per posizionare il simbolo nello schema.

Quindi, aggiungere una resistenza di limitazione di corrente. Tornare al selettore dei simboli, ma questa volta provare a cercare una resistenza inserendo "R" nella casella del filtro in alto. Di nuovo, si trova nella libreria Device. Il dispositivo R è un simbolo di resistenza rettangolare in stile IEC. Un simbolo R_US è disponibile anche per gli utenti che preferiscono il simbolo a zigzag in stile ANSI. Selezionare un simbolo di resistenza e aggiungerlo allo schema.

Infine, aggiungere una batteria per alimentare il LED. La libreria Device ha il simbolo appropriato Battery_Cell.

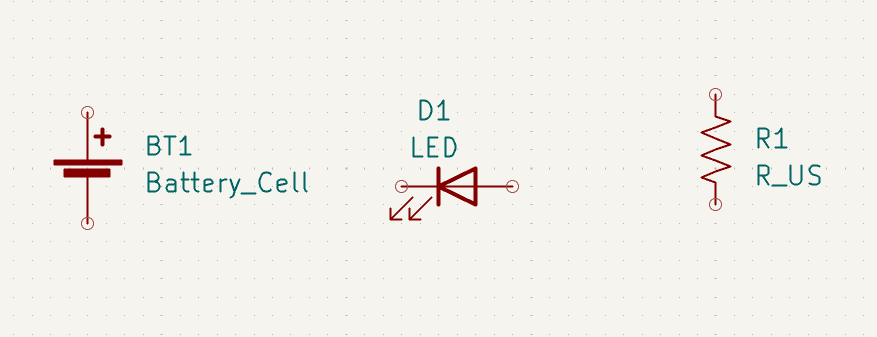

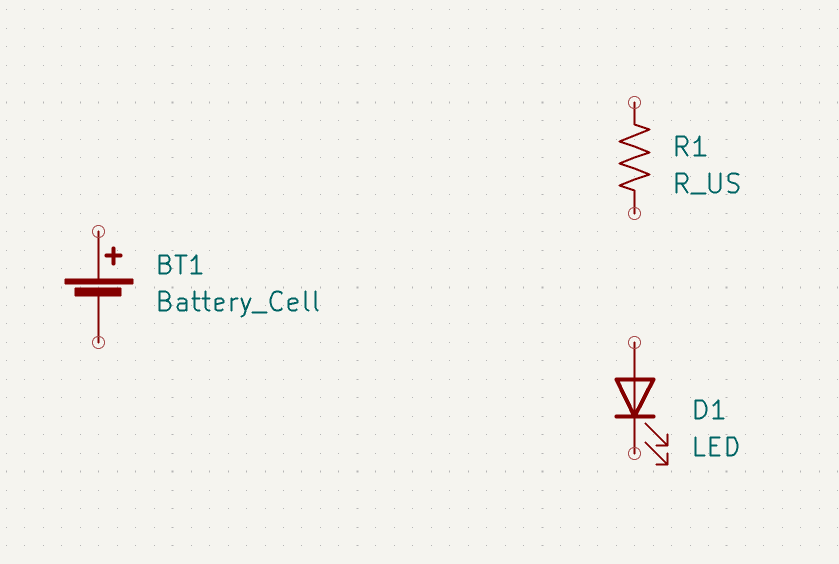

Poi, posizionare i simboli correttamente l’uno rispetto all’altro, come mostrato nello screenshot. A tale scopo, selezionare e poi spostare e ruotare i simboli.

In KiCad, gli oggetti vengono selezionati facendo clic sopra di essi mentre è attivo lo strumento di selezione. Lo strumento di selezione è lo strumento predefinito quando nessun altro strumento è attivo, quindi si può entrare nello strumento di selezione chiudendo qualsiasi strumento attivo (Esc) o facendo clic sul pulsante nella barra degli strumenti di destra.

Ulteriori oggetti possono essere aggiunti alla selezione con Maiusc+clic, o rimossi con Ctrl+Maiusc+clic (MacOS: Cmd+Maiusc+clic).È possibile commutare lo stato della selezione di un oggetto con Ctrl+clic (macOS: Cmd+clic).

È anche possibile trascinare la selezione; trascinando da sinistra a destra si selezionano gli oggetti che sono interamente racchiusi dalla casella di selezione, mentre trascinando da destra a sinistra si selezionano anche gli oggetti che sono parzialmente racchiusi dalla casella di selezione. Maiusc, Ctrl+Maiusc (Cmd+Maiusc), e Ctrl (Cmd) possono essere utilizzati anche con la selezione trascinata, rispettivamente per aggiungere, sottrarre o commutare dalla selezione.

Si noti che è possibile selezionare un intero simbolo (facendo clic sulla forma del simbolo stesso) o selezionare un campo di testo nel simbolo senza selezionare il resto del simbolo (facendo clic sul testo). Quando viene selezionato solo un campo di testo, qualsiasi azione eseguita agirà solo sul testo selezionato e non sul resto del simbolo.

Gli oggetti selezionati vengono spostati premendo M e ruotati premendo R. Il tasto comando G (trascinamento) può essere utilizzato anche per spostare gli oggetti. Per lo spostamento di simboli non collegati, G e M si comportano in modo identico, ma per i simboli con fili collegati, G sposta il simbolo e mantiene i fili collegati, mentre M sposta il simbolo e lascia i fili indietro. Gli oggetti selezionati possono essere cancellati con il tasto Canc.

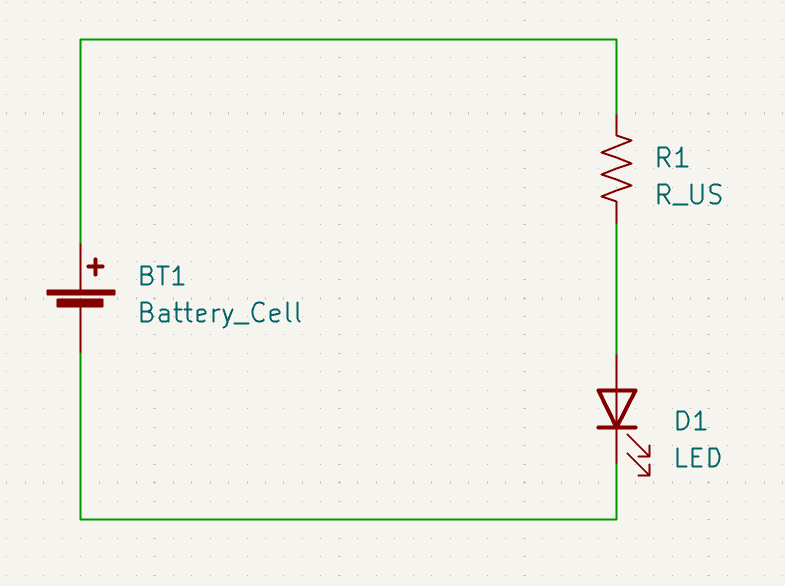

I pin dei simboli hanno tutti dei piccoli cerchi a indicare che non sono collegati. Risolvere disegnando fili tra i pin dei simboli come mostrato nella schermata. Fare clic sul pulsante Aggiungi un filo sulla barra degli strumenti di destra o utilizzare il tasto comando W. Fare clic e rilasciare per iniziare a disegnare un filo e finire di disegnare il filo facendo clic sul pin di un simbolo o facendo doppio clic in un punto qualsiasi. Premendo Esc si annullerà il disegno del filo.

Un altro metodo conveniente per disegnare i fili è passare con il mouse su un pin scollegato. Il cursore del mouse cambierà per indicare che è possibile tracciare un filo a partire da quella posizione. Cliccando sul pin inizierà quindi a disegnare un filo automaticamente.

Quindi, aggiungere i simboli di potenza e terra allo schema. Sebbene non siano strettamente necessari in uno schema così semplice, facilitano la comprensione di schemi di grandi dimensioni.

Nella libreria dei simboli Power sono disponibili numerosi simboli di potenza / alimentazione e terra. Tuttavia, esiste una scorciatoia per aggiungere questi simboli: fare clic sul pulsante Aggiungi un simbolo di potenza o usare il tasto comando P. Verrà visualizzata la finestra di dialogo Scegli un simbolo, ma verranno visualizzate solo le librerie di simboli che contengono i simboli di potenza e alimentazione.

Aggiungere un simbolo VCC e un simbolo GND e quindi collegarli al circuito con dei fili.

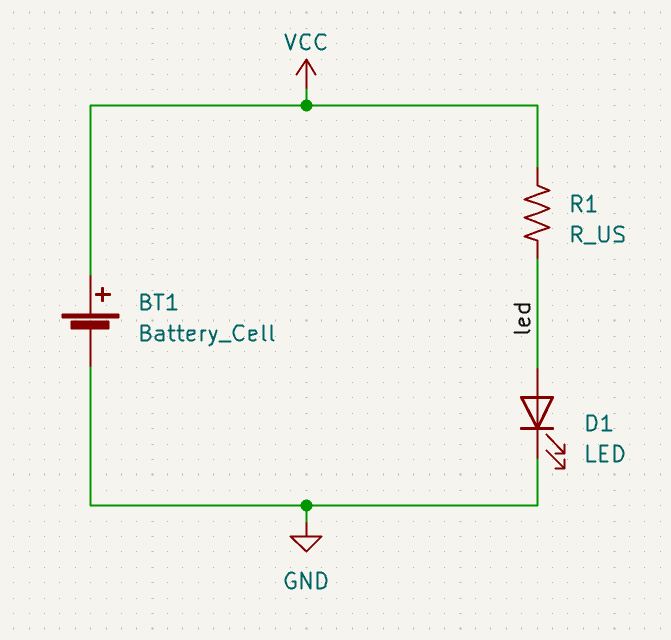

Finally, add a label to the wire between the LED and resistor. Again, this may not be necessary in a simple circuit, but it is good practice to label important nets. Click the Place Net Labels button in the right toolbar (L), type a label name (led), and place the label into the schematic so that the square attachment point overlaps with the wire. Rotate and align the label as necessary.

Si noti che le etichette e le porte di alimentazione con lo stesso nome vengono considerate collegate assieme. Un’altra porta di alimentazione GND o un cavo etichettato led in questo foglio di schema verrebbe cortocircuitato con quello esistente, anche senza fili che li collegano visivamente.

L’ultima cosa da fare nello schema è controllare gli errori di natura elettrica. Il controllo delle regole elettriche (ERC) di KiCad non può garantire che il progetto nello schema funzioni, ma può verificare che non sussistano banali problemi di connessione come pin scollegati, uscite di alimentazione in cortocircuito o ingressi di alimentazione non alimentati. Esso verifica anche la presenza di altri errori come simboli non annotati e errori di battitura nelle etichette delle connessioni. Per visualizzare l’elenco completo delle regole elettriche e regolarne l’importanza, andare su File→Impostazioni dello schema…​ → Regole elettriche → Importanza violazioni. È sempre una buona idea avviare un controllo regole elettriche prima di avviare la stesura del circuito stampato.

Eseguire un controllo delle regole elettriche facendo clic sul pulsante ERC nella barra degli strumenti in alto e quindi facendo clic su Esegui ERC.

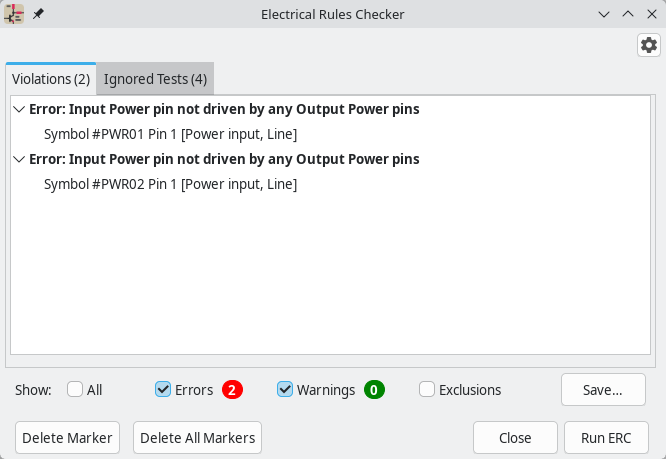

Anche in questo semplice schema, KiCad ha riscontrato due potenziali errori. Gli errori sono elencati nella finestra ERC e le frecce indicano le posizioni delle violazioni nello schema. Selezionando una violazione nella finestra ERC si evidenzia la freccia corrispondente.

Le violazioni si possono ignorare (per l’esecuzione ERC corrente) o escludere (da tutte le future esecuzioni ERC) facendo clic con il pulsante destro del mouse su ciascun messaggio di errore. Tuttavia, di solito vale la pena affrontare le violazioni, anche se non sono veri e propri errori di progettazione, al fine di ottenere un rapporto ERC pulito ed evitare di farsi sfuggire dei problemi reali.

In questo caso, KiCad segnala "Pin di potenza in ingresso non pilotato da alcun pin di potenza in uscita" per entrambe le reti VCC e GND. Questo è un classico errore ERC di KiCad. I simboli porta di potenza sono impostati per richiedere un pin di potenza di uscita, come l’uscita di un regolatore di tensione, sulla stessa rete; altrimenti KiCad potrebbe pensare che il collegamento non sia pilotato. Per un essere umano, è ovvio che VCC e GND sono pilotati dalla batteria, ma è necessario indicarlo esplicitamente nello schema.

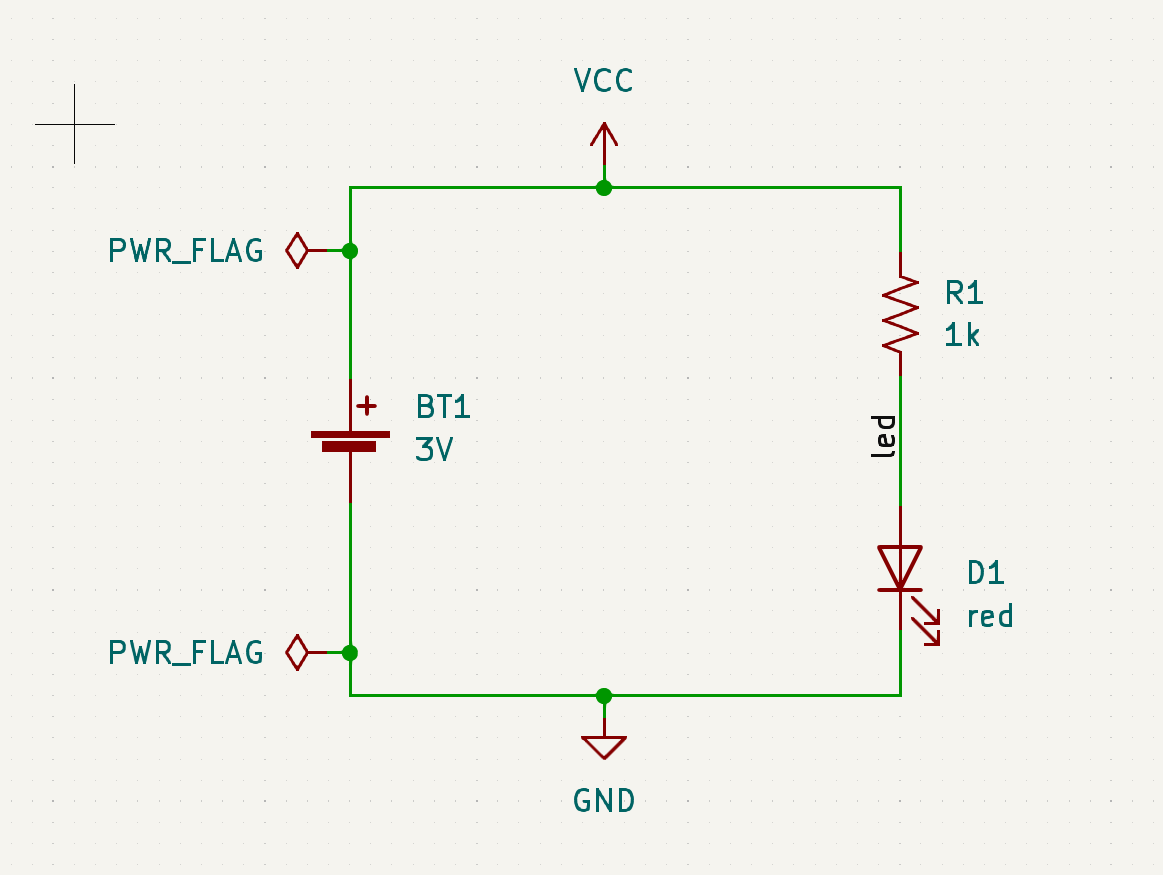

C’è uno speciale simbolo PWR_FLAG nella libreria dei simboli Power che viene usato per risolvere questo problema indicando a KiCad che i collegamenti sono effettivamente pilotati. Aggiungere questo simbolo alle net VCC e GND ed esegui nuovamente il controllo. Quando l’ERC passerà senza alcuna violazione, lo schema sarà completo.

Un ultimo passaggio facoltativo consiste nel generare una distinta base che elenca tutti i componenti utilizzati nel progetto. Fare clic su Strumenti → Genera distinta materiali…​.

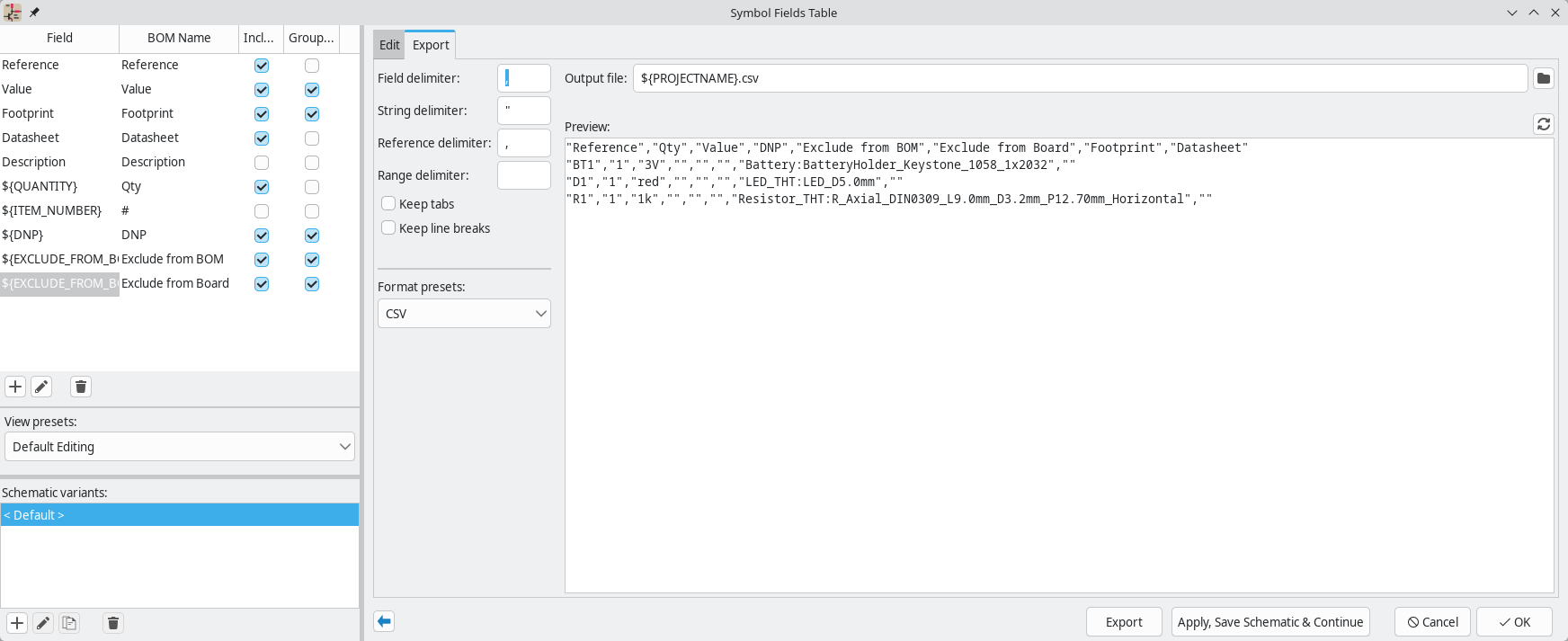

KiCad ha una GUI per l’esportazione della DIBA. È possibile configurare quali metadati dei simboli saranno esportati e come i simboli verranno raggruppati nella scheda Modifica e configurare il formato di uscita nella scheda Esporta.

Per ora, le impostazioni predefinite dovrebbero andare bene, ma è possibile osservare una vista grezza di ciò che verrà esportato nel riquadro di anteprima. Specificare un file di uscita nella scheda Esporta, e premere il pulsante Esporta.

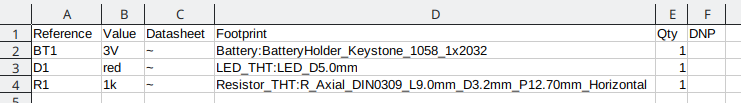

La DIBA dovrebbe assomigliare all’immagine di seguito se aperta in un programma di gestione dei fogli elettronici.

La navigazione nell’editor di circuiti stampati è la stessa dell’editor schemi elettrici: il pan si fa trascinando con il pulsante centrale del mouse o con il pulsante destro del mouse e per ingrandire invece con la rotellina del mouse o tramite F1/F2.

La parte principale dell’editor dei circuiti stampati. è la zona disegnabile al centro su cui viene steso il progetto della scheda. La barra degli strumenti sul lato sinistro ha varie opzioni di visualizzazione per la scheda, incluse le unità di misura e le modalità di visualizzazione bordo/pieno per tracce, via, pad e zone. La barra degli strumenti a destra dell’area di disegno contiene gli strumenti per la progettazione dello stampato.

All’estrema destra c’è il pannello Aspetto e il filtro di selezione. Il pannello Aspetto viene utilizzato per modificare la visibilità, i colori e l’opacità di strati, oggetti e collegamenti dello stampato. Lo strato attivo viene modificato facendo clic sul nome dello strato.

Sotto il pannello Aspetto c’è il filtro di selezione, che abilita e disabilita la selezione di vari tipi di oggetti dello stampato. Ciò è utile per selezionare elementi specifici in un layout affollato.

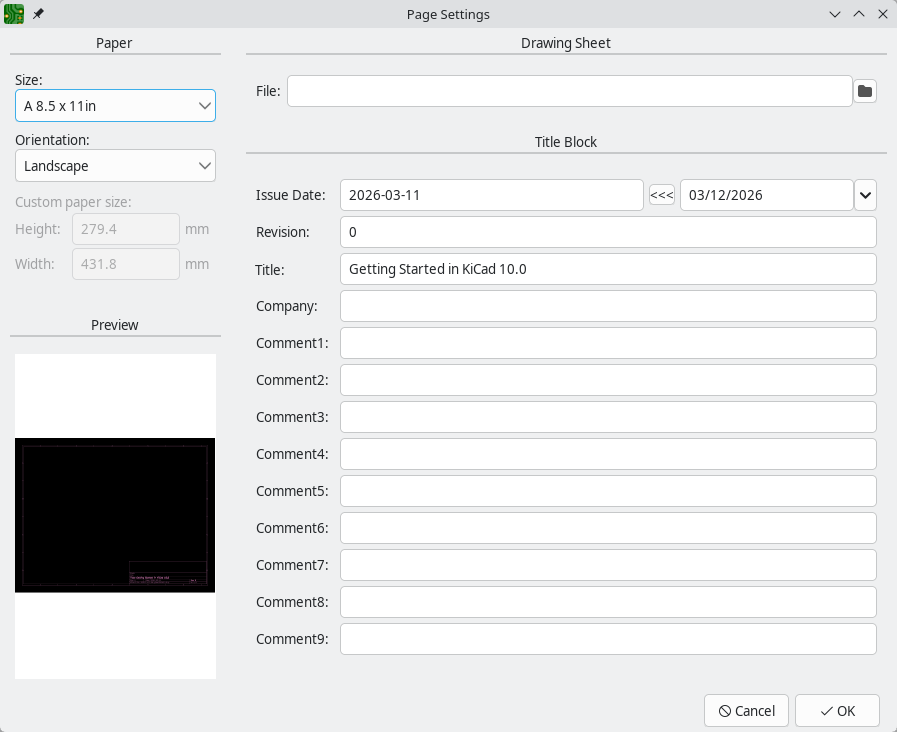

Prima di iniziare la progettazione dello stampato, impostare le dimensioni pagina e aggiungere informazioni al cartiglio. Fare clic su File → Impostazioni pagina…​, quindi scegliere un formato carta appropriato e inserire data, revisione e titolo.

Quindi, andare su File → Impostazione scheda…​ per definire come verrà prodotto il circuito stampato. Le impostazioni più importanti sono lo stackup, ovvero quali strati di rame e dielettrico avrà il PCB (e i loro spessori) e le regole di progettazione, ad es. dimensioni e spaziatura per tracce e via.

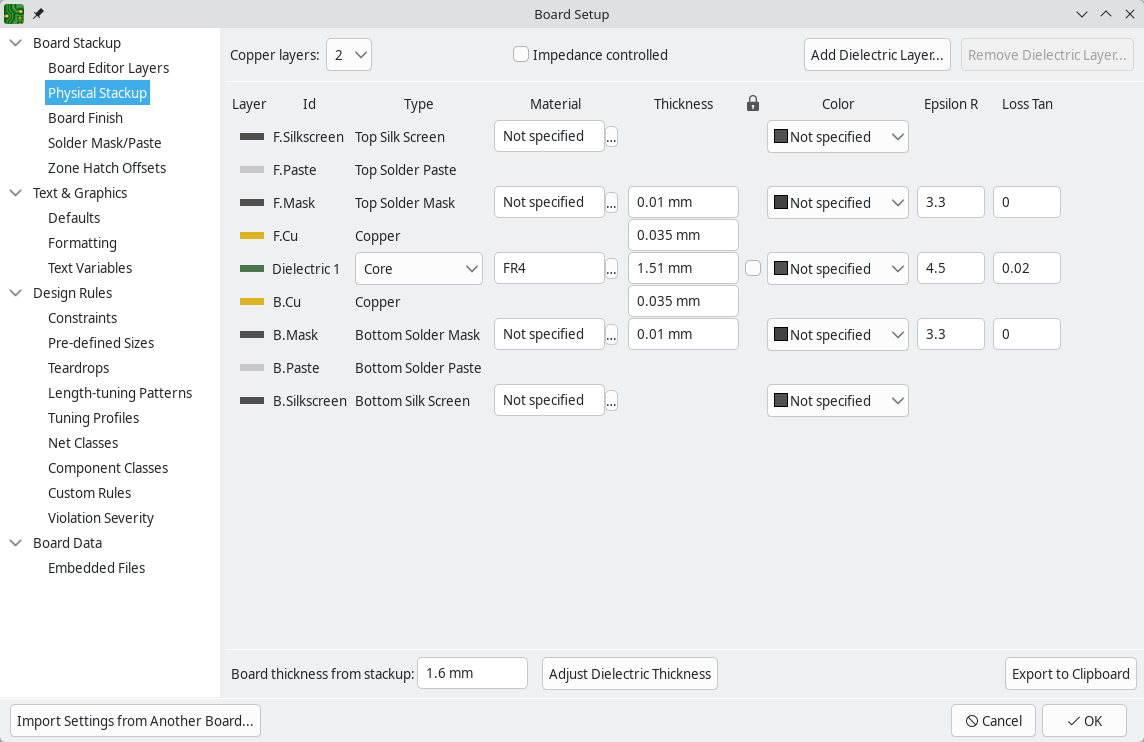

Per impostare lo stackup, aprire la pagina Stackup scheda → Stackup fisico della finestra Impostazione scheda. Per questa guida, lasciare il numero di strati di rame a 2, ma progetti chiaramente più complessi potrebbero richiedere un numero maggiore di strati.

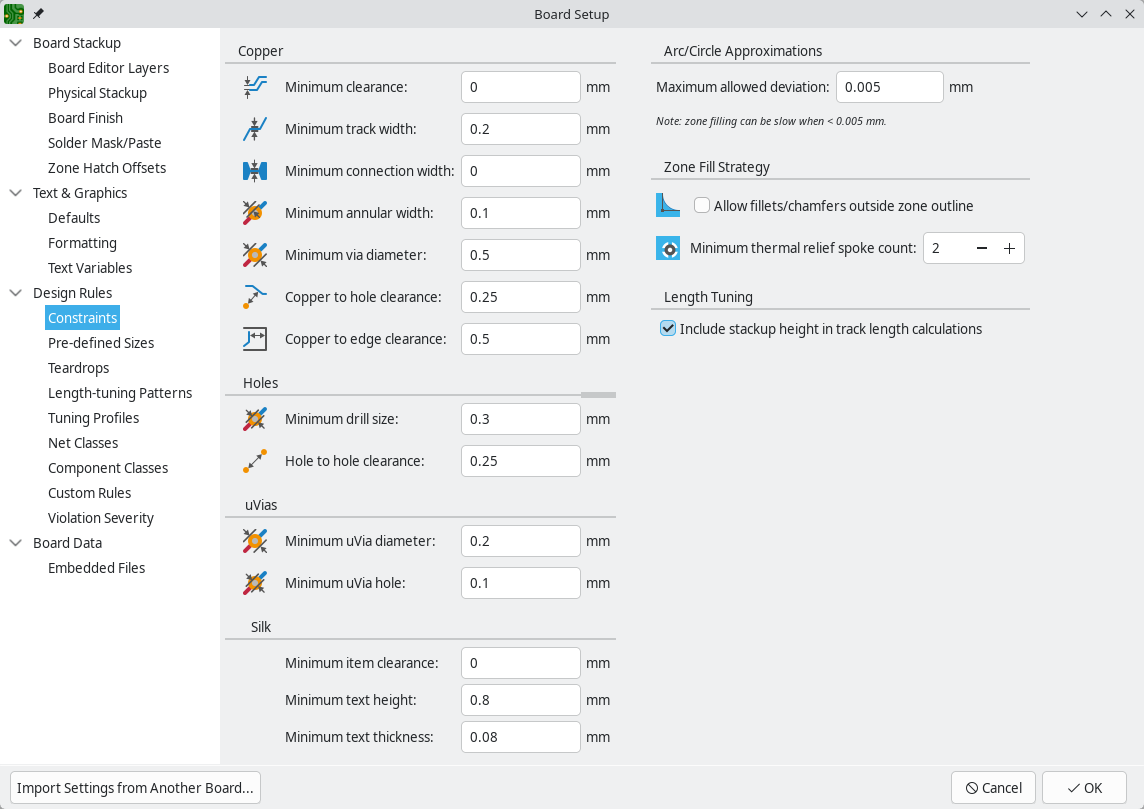

Successivamente, andare alla pagina Regole di progettazione → Vincoli. Le impostazioni in questa pagina specificano le regole di progettazione prioritarie per tutto il progetto della scheda. Ai fini di questa guida, le impostazioni predefinite vanno bene. Tuttavia, per un progetto reale, queste dovrebbero essere impostate in base alle capacità e caratteristiche del fabbricante di circuiti stampati in modo che il progetto del circuito stampato sia realizzabile.

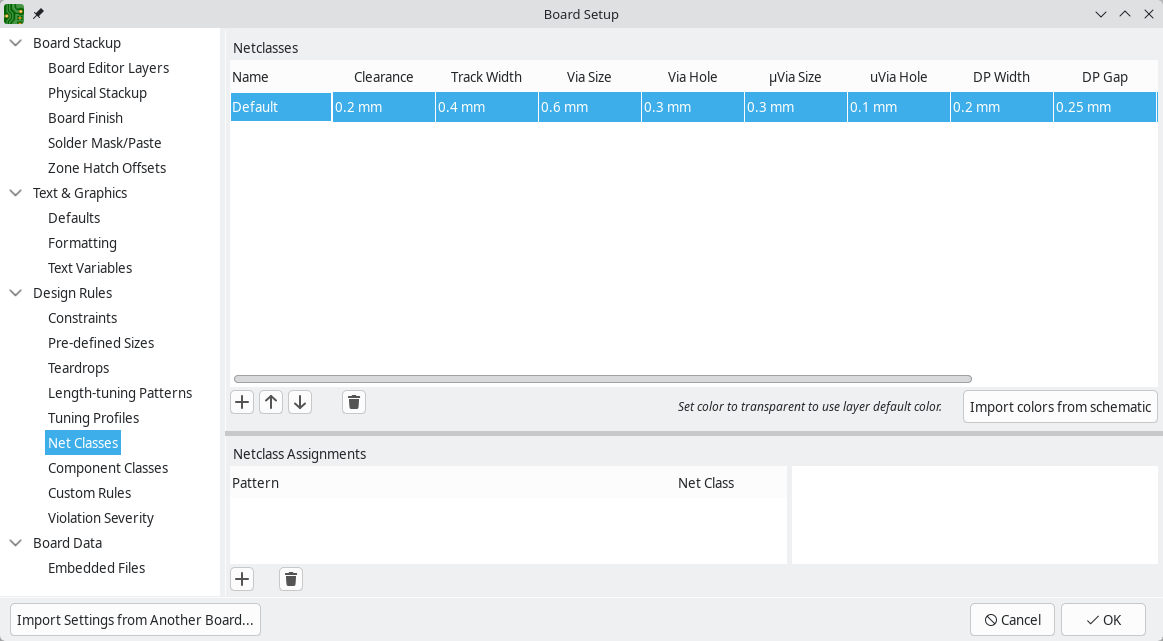

Infine, aprire la pagina Regole di progettazione → Netclass. Una netclass è un insieme di regole di progettazione associate a un gruppo specifico di collegamenti. Questa pagina elenca le regole di progettazione per ciascuna netclass nel progetto e consente di associare specifici collegamenti a determinate netclass (i collegamenti possono anche essere assegnati alle netclass nell’editor dello schema).

Larghezze e spaziature piste possono essere gestite manualmente dal progettista durante la stesura del C.S., ma l’uso delle netclass è consigliato perché forniscono un modo automatico per gestire e controllare le regole di progettazione.

In this design, no net classes are specified, so all nets will belong to the Default net class. A single net class is acceptable for this project, but other designs may have multiple net classes, each with different design rules. For example a board might have a High Current netclass with wide tracks, or a 50 ohm netclass with specific width and clearance rules for 50 ohm controlled-impedance tracks.

This project has relatively few components and is not space constrained, so we can be generous with track sizing. Larger tracks can carry more current and are more mechanically robust. Increase the Default net class’s Track Width from 0.2 mm to 0.4 mm. When we route tracks, they will automatically have a width of 0.4 mm.

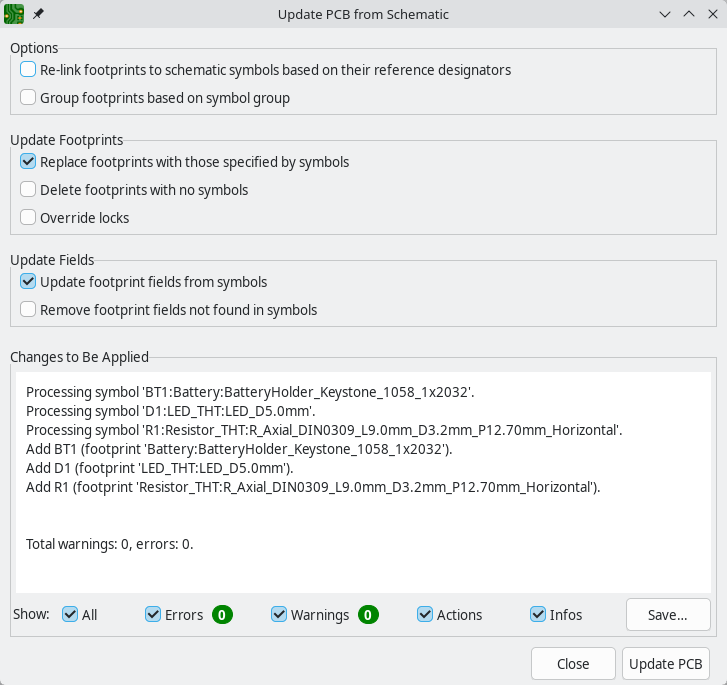

Lo schema è completo, ma non ci sono ancora componenti nell layout. Per importare i dati di progettazione dallo schema nel C.S., fare clic su Strumenti → Aggiorna il C.S. dallo schema…​ o premere F8. C’è anche un pulsante nella barra strumenti in alto.

Leggere i messaggi nella finestra Modifiche da applicare, che diranno che i tre componenti nello schema verranno aggiunti alla scheda. Fare clic su Aggiorna C.S., Chiudi e fare clic sull’area di disegno per posizionare le tre impronte. La posizione di ciascuna impronta rispetto alle altre verrà modificata in seguito.

In KiCad, l’aggiornamento del C.S. con le modifiche allo schema è un processo manuale: il progettista decide quando è opportuno aggiornare il C.S. con le modifiche allo schema. Ogni volta che lo schema viene modificato, il progettista deve utilizzare lo strumento Aggiorna il C.S. dallo schema per mantenere lo schema e il layout sincronizzati.

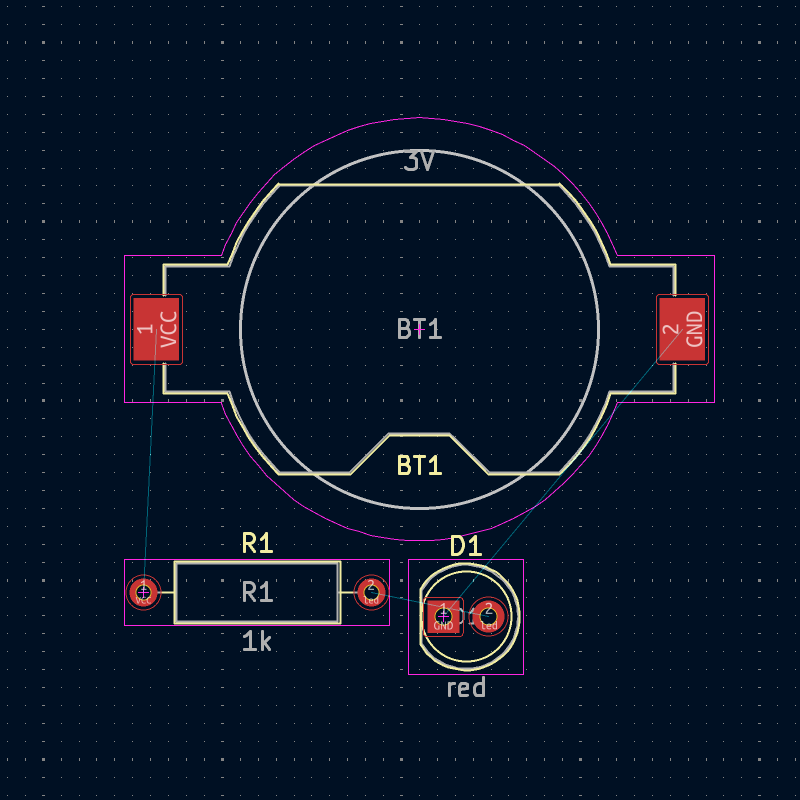

Ora i tre componenti sono stati posizionati, ma la scheda stessa non è stata definita. La scheda viene definita disegnando il bordo scheda sul livello Edge.Cuts.

Spesso è utile disegnare il borso scheda con una griglia grossolana, rendendo facile ottenere numeri interi per le dimensioni della scheda. Passare a una griglia grossolana selezionando 1mm nel menu a discesa Griglia sopra la zona di lavoro.

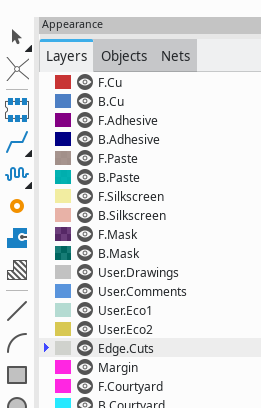

Per disegnare sul livello Edge.Cuts, fare clic su Edge.Cuts nella scheda Strati del pannello Aspetto a destra. Scegliere lo strumento rettangolo nella barra degli strumenti a destra e fare clic sull’area di disegno per piazzare il primo angolo e poi clic ancora per piazzare l’angolo opposto in modo da disegnare un rettangolo che circonda approssimativamente le tre impronte. Anche gli altri strumenti grafici (linea , arco , cerchio , poligono , bezier o una combinazione di questi) possono essere usati per disegnare il bordo della scheda; l’unico requisito è che sia un’unica forma chiusa che non intersechi sé stessa.

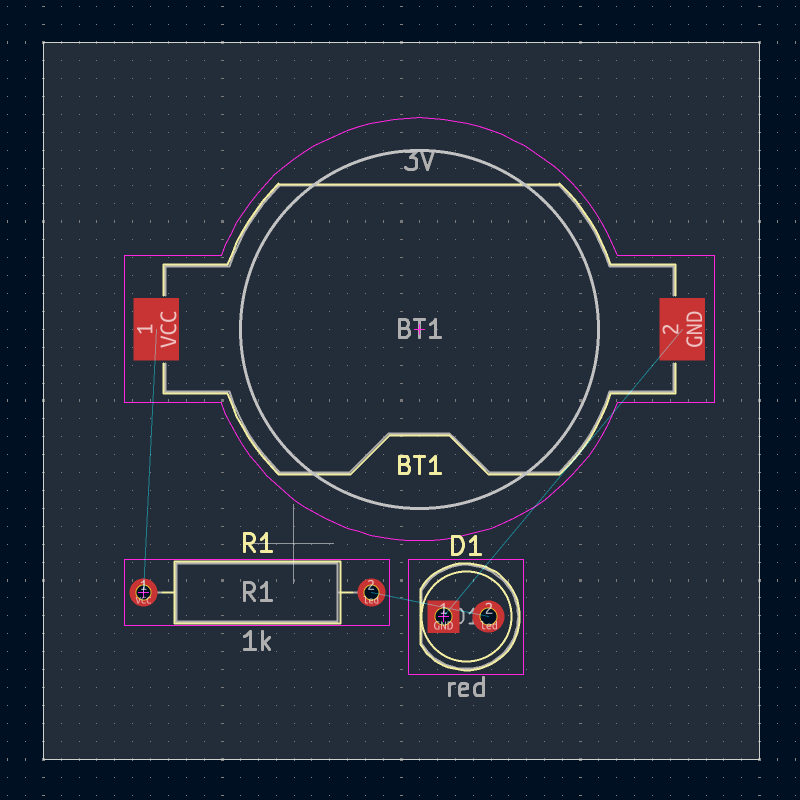

The board outline should look like this:

The lighter grey color inside the outline indicates the interior of the board.

Il passaggio successivo nel processo di layout è disporre le impronte sulla scheda. In generale, ci sono diverse considerazioni per il posizionamento delle impronte:

Ai fini di questa guida, l’unico obiettivo del posizionamento è rendere il processo di sbroglio il più semplice possibile.

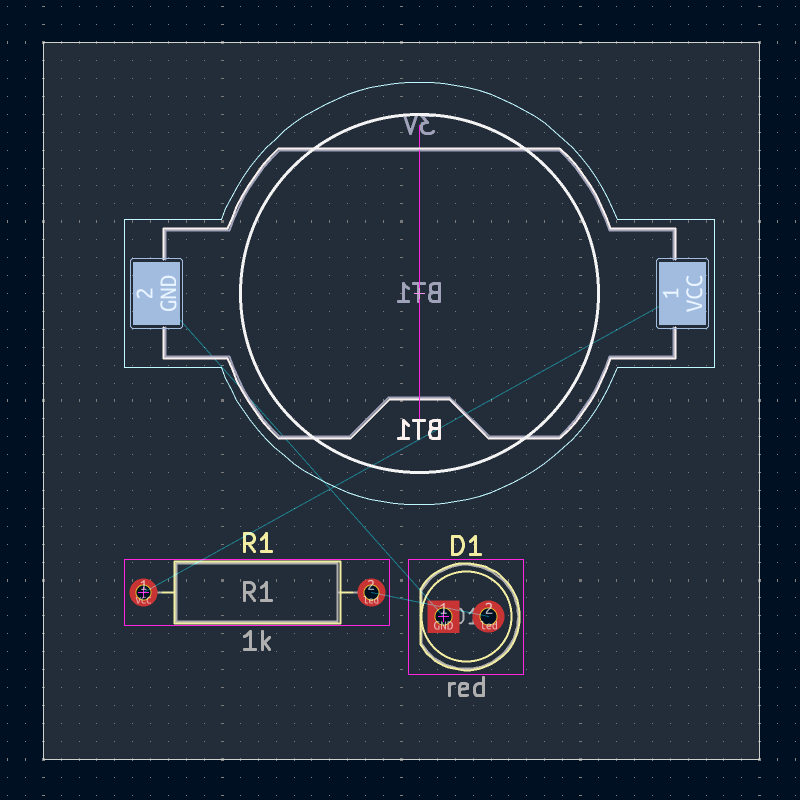

Start by moving the battery holder BT1 onto the back side of the board. Click it to select it, then press M to move it. Press F to flip it to the opposite side, then click to place it. It now appears mirrored and its pads have changed from red to blue.

Tutti gli strati del C.S. sono visualizzati dal lato anteriore della scheda. Le impronte sul fondo della scheda sono quindi capovolte e appaiono specchiate.

Ogni strato della scheda ha un colore univoco, mostrato dai campioni di colore nella scheda Livelli del pannello Aspetto. Nello schema colori predefinito, gli elementi sullo strato F.Cu (rame anteriore) sono rossi, mentre gli elementi sullo strato B.Cu (rame posteriore) sono blu.

Now place the other two components. One at a time, select each component, then move and rotate it with M and R. The thin lines between pads are called ratsnest lines; they indicate connections in the schematic that you have not yet created in the PCB. Watch the ratsnest lines between each pad to choose the simplest arrangement of components; a good arrangement will leave the lines untangled, which means it will be easy to route the tracks between pads. One possible arrangement is shown in the screenshot below.

Con i componenti a posto, è il momento di collegare le piazzole con le piste di rame.

La prima pista verrà disegnata sulla parte anteriore (fronte) della scheda, quindi cambiare lo strato attivo in "F.Cu" nella scheda strati del pannello Aspetto.

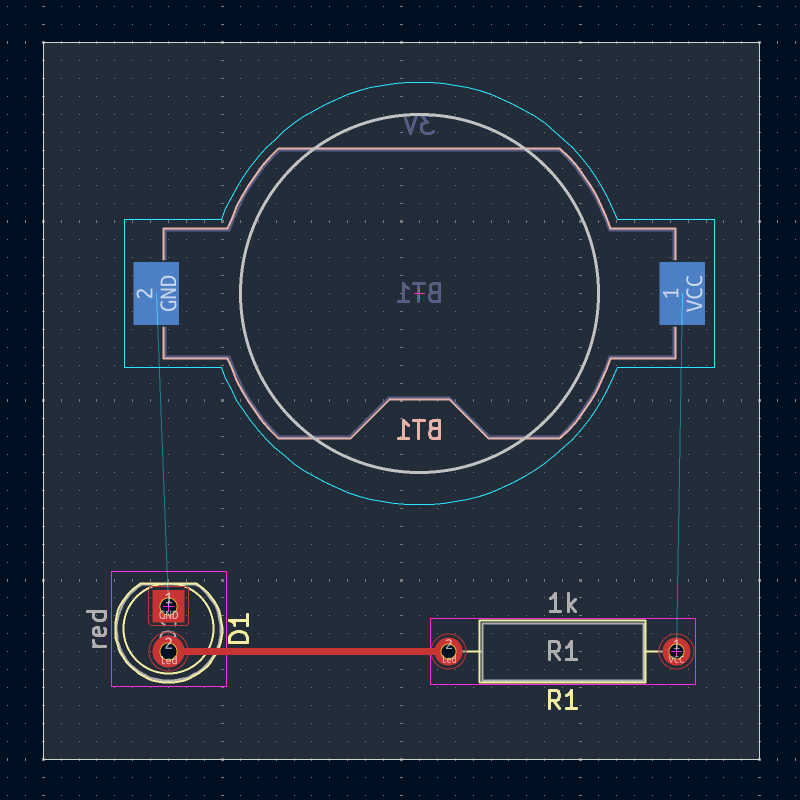

Fare clic su Sbroglia tracce nella barra degli strumenti a destra o premere X. Fare clic sulla piazzola "led" di "D1". La ratsnest indica che c’è una connessione non instradata alla piazzola "led" di "R1", quindi fare clic su quella piazzola per tracciare una pista che collega le due piazzole. Cliccando sulla seconda piazzola si completa la pista. La linea Ratsnest tra i piedini led non è più disegnata perché la connessione è stata realizzata in rame.

Ora tracciare una pista tra le piazziole GND di BT1 e D1, iniziando dalla piazzola BT1 sul retro della scheda. Notare che il livello attivo è cambiato automaticamente in B.Cu dopo aver fatto clic sulla piazzola BT1. Fare clic sulla piazzola D1 per terminare la pista.

Mentre BT1 ha piazzole a montaggio superficiale che si trovano solo nella parte inferiore della scheda, D1 ha piazzole con foro passante che possono collegarsi alle piste sia sulla parte anteriore che su quella posteriore. Le piazzole passanti sono un modo per creare una connessione tra più strati. In questo caso, D1 è un componente sul lato anteriore della scheda, ma i suoi fori passanti vengono utilizzati per connettersi a una pista sul retro della scheda.

Un altro modo per stabilire una connessione tra strati è tramite un via. Iniziare lo sbroglio dalla piazzola VC di BT1 sul retro della scheda. Premere V e fare clic a metà strada tra BT e R1 per inserire un via, operazione che commuta anche lo strato attivo su F.C. Completare la pista sul lato superiore della scheda facendo clic sulla piazzola VCC di R1.

A questo punto, tutte le connessioni (net) sono sbrogliate. Ciò può essere confermato guardando la schermata di stato in basso a sinistra della finestra, dove il numero di connessioni non sbrogliate è indicato come 0.

Le zone di rame sono regioni di rame con un collegamento (net) associato. Le zone si collegano automaticamente agli oggetti di rame che appartengono allo stesso collegamento ed evitano gli oggetti che appartengono ad altri collegamenti. Le zone sono spesso utilizzate per connessioni di terra e di alimentazione perché forniscono una connessione a impedenza inferiore rispetto alle piste.

Aggiungere una zona GND sul retro scheda passando allo strato di rame inferiore e facendo clic sul pulsante Aggiungi una zona piena nella barra degli strumenti di destra. Fare clic sul C.S per posizionare il primo vertice della zona.

In the Copper Zone Properties dialog that appears, select the GND net from the Net name dropdown and make sure that the B.Cu layer is selected. Click OK, then click to place the other three corners of the zone. Double click when placing the last corner to complete the zone.

Il contorno zona viene visualizzato sull’area di disegno, ma la zona non è ancora riempita: non c’è rame nell’area della zona e pertanto la zona non effettua alcun collegamento elettrico. Riempire la zona con Modifica → Riempi tutte le zone (B). Il rame è stato aggiunto alla zona, ma non si collega alle piazzole e alle piste VCC o led ed è tagliato dal bordo della scheda. Si sovrappone alla pista GND disegnata in precedenza e si collega alla piazzola GND tramite piste sottili. Si tratta di supporti termici che facilitano la saldatura della piazzola. I supporti termici e altre impostazioni della zona possono essere modificati nella finestra di dialogo delle proprietà della zona.

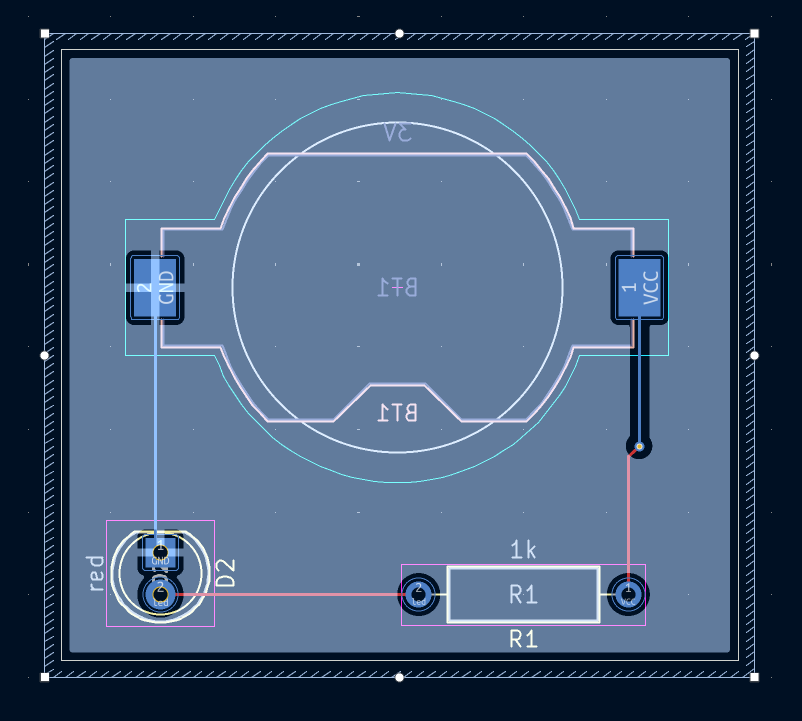

In KiCad, le zone non vengono riempite automaticamente quando vengono disegnate o modificate per la prima volta, o quando le impronte al loro interno vengono spostate. Le zone vengono riempite riempiendole manualmente e quando si eseguono i controlli regole elettriche. Assicurarsi che i riempimenti delle zone siano aggiornati prima di generare file di fabbricazione.

A volte le zone riempite possono rendere difficile vedere altri oggetti in una scheda affollata. Le zone possono venire nascoste a parte i confini tramite il pulsante Mostra solo i confini delle zone sulla barra degli strumenti a sinistra. Le zone mantengono il loro stato riempito quando vengono mostrati solo i contorni: nascondere il riempimento di una zona non equivale a svuotarla.

Le zone possono anche essere rese trasparenti utilizzando il pannello Aspetto e i livelli inattivi possono anch’essi essere nascosti o oscurati utilizzando le Opzioni di visualizzazione dei livelli nel pannello Aspetto.

Il controllo delle regole di progettazione (DRC) è l’equivalente del controllo delle regole elettriche del circuito stampato ma per lo schema elettrico. Il DRC cerca errori di progettazione come discrepanze tra lo schema e la scheda, regioni di rame che hanno una distanza insufficiente o sono in cortocircuito e tracce che non si collegano a nulla. Si possono scrivere anche regole personalizzate. Per visualizzare l’elenco completo delle regole di progettazione che vengono controllate e per regolarne l’importanza, andare su File → Impostazione scheda…​ → Regole di progettazione → Importanza violazioni. Si consiglia di eseguire il DRC e correggere tutti gli errori prima di generare alcun file di fabbricazione.

Eseguire un controllo DRC con Ispeziona → Verifica regole di progettazione o utilizzare il pulsante nella barra degli strumenti in alto. Fare clic su Esegui DRC. Una volta completati i controlli, non dovrebbero essere segnalati errori o avvisi. Chiudere la finestra DRC.

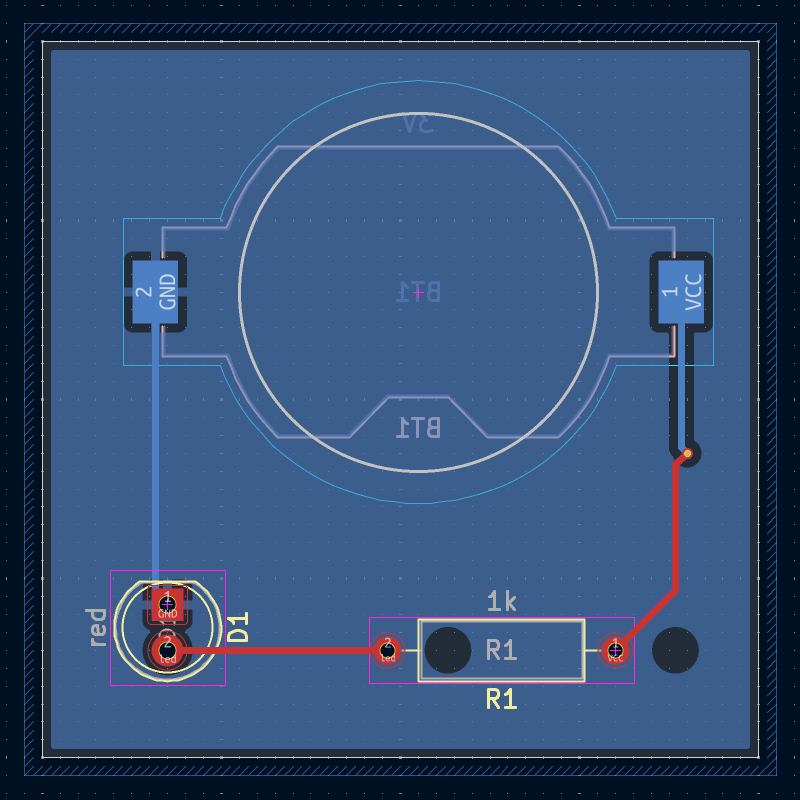

Ora causare intenzionalmente un errore DRC spostando l’impronta della resistenza in modo che si sovrapponga all’area riempita della zona. Utilizzare D (Trascina) per spostare leggermente l’impronta della resistenza mantenendo le tracce attaccate alle sue piazzole. Ciò crea una violazione della distanza perché le piazzole VCC e led del resistore sono in cortocircuito dal riempimento della zona GND. Normalmente questo problema verrebbe risolto riempiendo nuovamente la zona, ma non riempire ancora la zona.

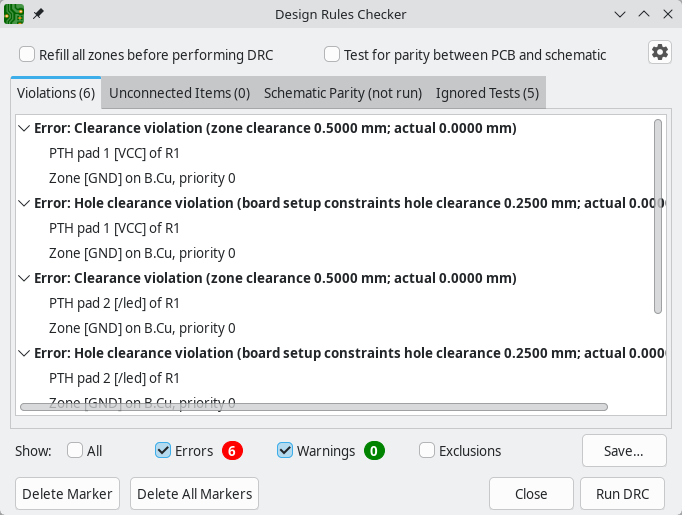

Eseguire nuovamente il DRC, ma assicurarsi di deselezionare la casella di controllo Aggiorna tutte le zone prima di eseguire il DRC. Il DRC segnala 6 violazioni: per ciascuna piazzola di R1, c’è una violazione di spazio tra la piazzola e la zona, un’altra violazione di spazio tra il foro passante della piazzola e la zona e una terza violazione dove l’apertura della maschera di saldatura espone il rame di due diverse connessioni (lo riempimento GND e la pista connessa alla piazzola). Le frecce indicano ciascuna violazione nell’area di disegno. Facendo clic su ciascun messaggio di violazione si ingrandisce la visualizzazione sulla rispettiva violazione.

Chiudere la finestra di dialogo DRC, premere B per riempire la zona e rieseguire il DRC. In alternativa, selezionare la casella di controllo Riempire tutte le zone prima di eseguire il DRC ed eseguire nuovamente il DRC. Tutte le violazioni sono state corrette.

KiCad offre un visualizzatore 3D utile per ispezionare il C.S. . Aprire il visualizzatore 3D con Visualizza → Visualizzatore 3D. Effettuare la panoramica trascinando con il pulsante centrale del mouse e orbitare trascinando con il pulsante sinistro del mouse. Orbitare attorno al circuito stampato per vedere il LED e il resistore in alto e il supporto della batteria in basso.

È disponibile una modalità raytracing, che è più lenta ma offre un rendering più accurato. Passare alla modalità raytracing con Preferenze → Raytracing.

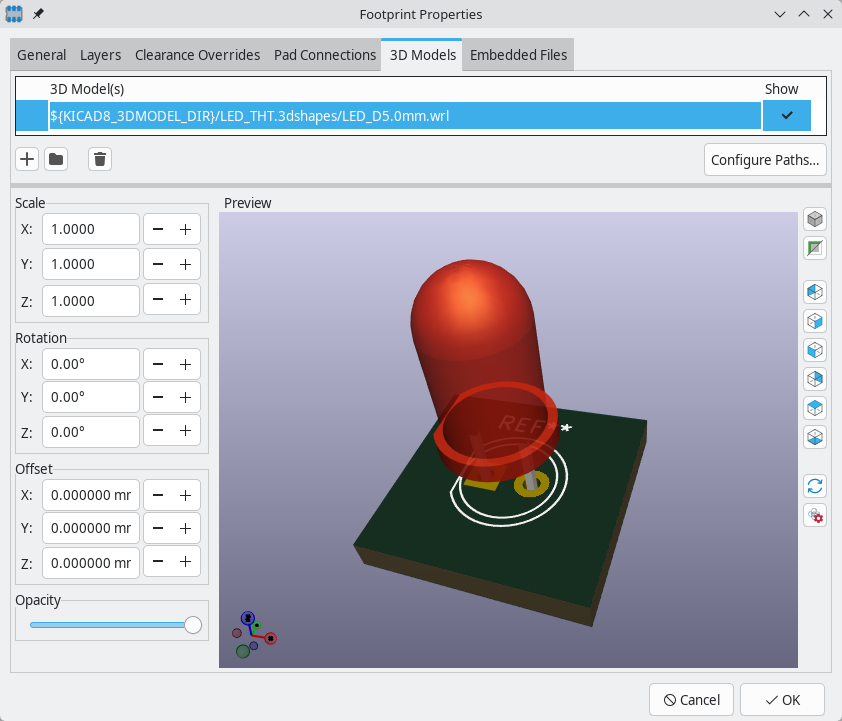

Molte delle impronte nella libreria di KiCad sono dotate di modelli 3D, incluse tutte le impronte utilizzate in questa guida. Alcune impronte non vengono fornite con modelli 3D, ma gli utenti possono aggiungerne di propri.

Una volta completata la progettazione della scheda, il passaggio finale consiste nel generare i file necessari per la fabbricazione in modo che la scheda possa essere prodotta.

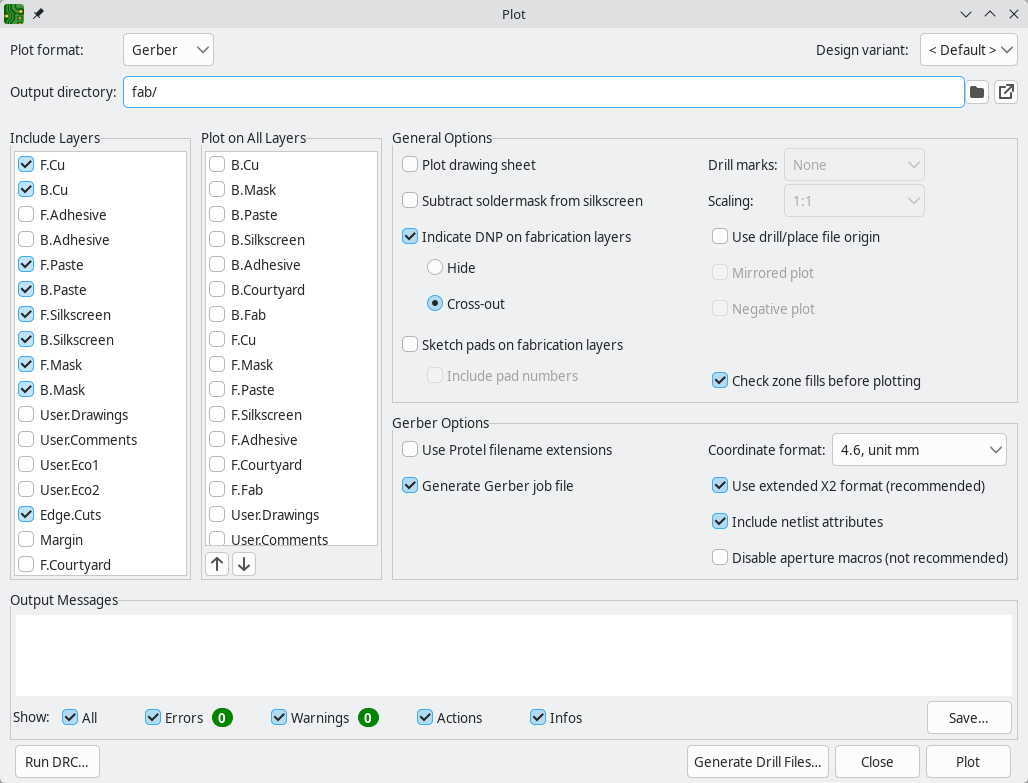

Aprire la finestra di dialogo Traccia, tramite File → Traccia…​. Questa finestra di dialogo può tracciare il progetto in diversi formati, ma Gerber è solitamente il formato giusto per l’ordine di un C.S. da un produttore.

Specify an output directory so that the plotted files will be collected in a folder. Otherwise, the default settings are fine, but make sure all the necessary layers are checked:

Other layers may be useful to plot, but are not typically necessary for PCB fabrication.

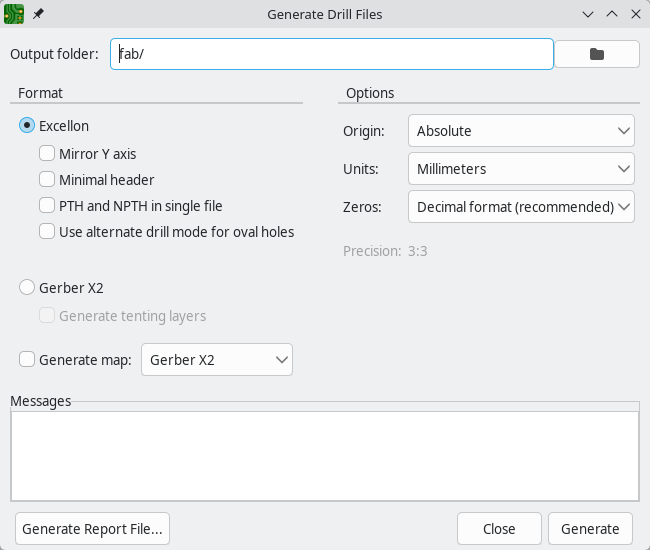

Fare clic su Traccia per generare i file Gerber. Fare inoltre clic su Genera file forature…​ e quindi su Genera file forature per creare file specificando la posizione di tutti i fori che verranno praticati nella scheda. Infine, chiuderela finestra di dialogo Traccia. Il progetto è finito.

Symbols and footprints are organized into libraries. A library can hold symbols or footprints, but not both.

KiCad keeps track of the user’s symbol libraries and footprint libraries in the symbol library table and footprint library table, respectively. Each library table is a list of library names and the location of where each library exists on disk. Library tables can also include other library tables, which effectively adds all of the libraries in the child table to the parent table.

In addition to global symbol and footprint library tables, there are also project library tables for symbols and footprints. Symbols and footprints that are added to the global tables are available in all projects, while symbols and footprints in the project-specific tables are available only for that specific project. Users can add their own libraries to the global library tables or to project-specific tables.

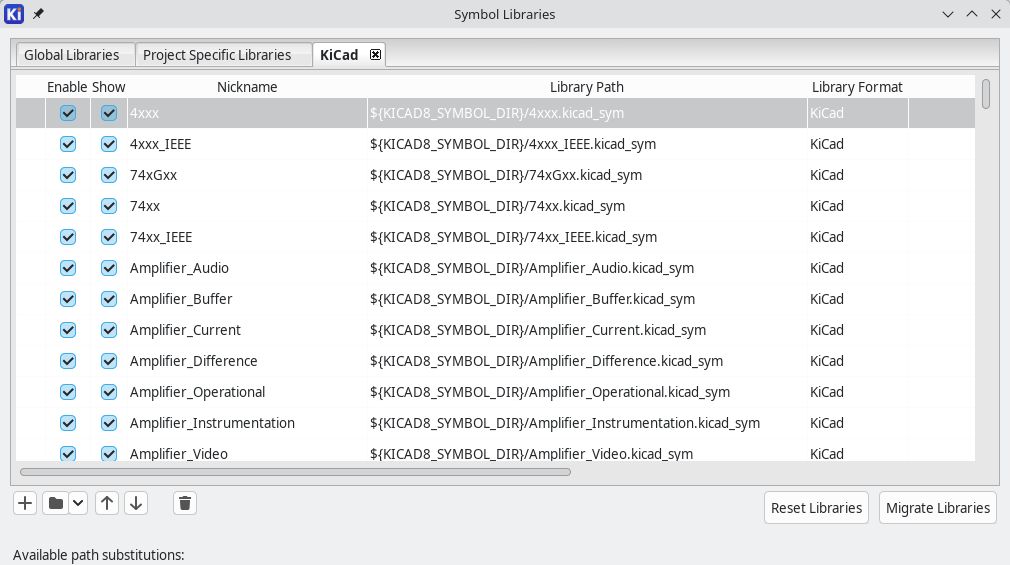

Le tabelle delle librerie di simboli possono essere visualizzate o modificate con Preferenze → Gestisci librerie di simboli…​ nelle finestre dell’Editor degli schemi elettrici o dell’Editor dei simboli. Le tabelle delle librerie di impronte possono essere visualizzate o modificate con Preferenze → Gestisci librerie di impronte…​ nell’editor dei circuiti stampati o nell’editor delle impronte. È possibile accedere a entrambe le tabelle di librerie anche dalla finestra di gestione del progetto.

Spesso i percorsi delle librerie sono definiti con variabili di sostituzione del percorso. Ciò consente a un utente di spostare tutte le proprie librerie in una nuova posizione senza modificare le tabelle delle librerie. L’unica cosa che deve essere cambiata è la definizione della variabile in modo che punti alla nuova posizione. Le variabili di sostituzione del percorso di KiCad vengono modificate con Preferenze → Configura percorsi…​ nella Gestione del progetto o in qualsiasi finestra di editing.

Una utile variabile di sostituzione del percorso è ${KIPRJMOD}. Questa variabile punta sempre alla cartella del progetto corrente, quindi può essere utilizzata per includere librerie specifiche del progetto archiviate nella cartella del progetto.

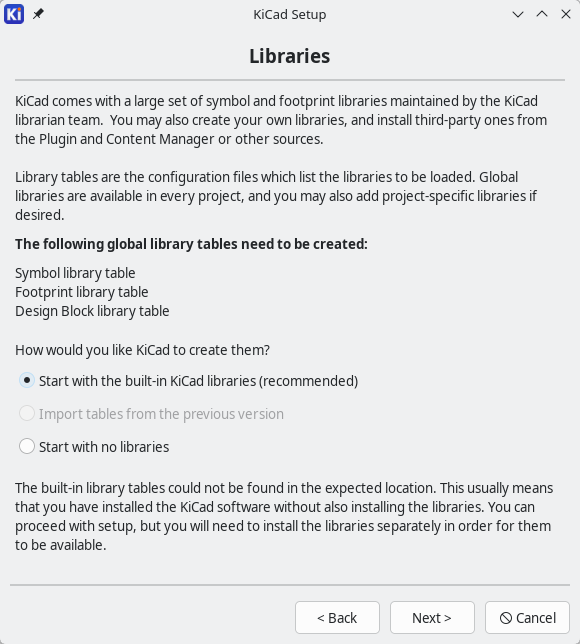

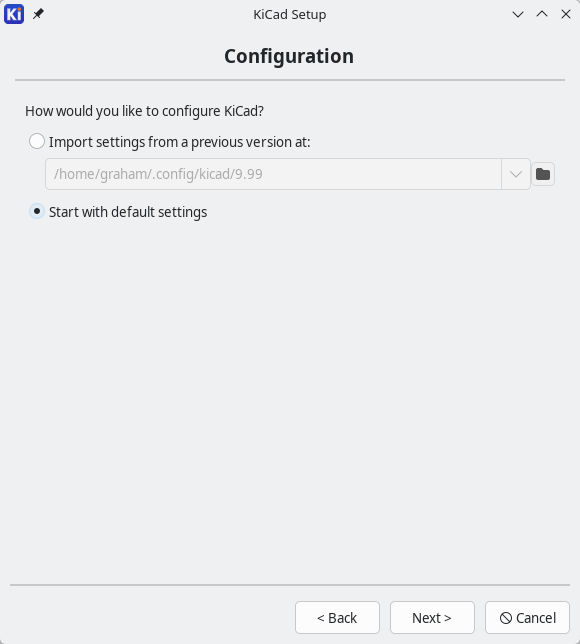

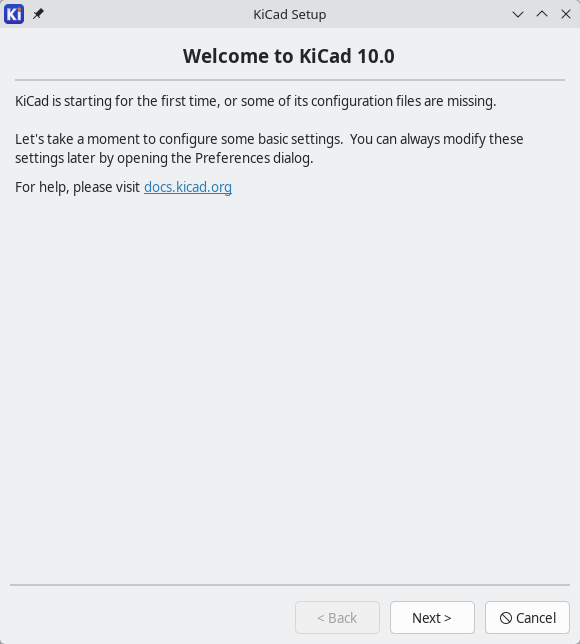

On first run, KiCad prompts the user to set up the symbol and footprint library tables. To reset your libraries to default, press the Reset Libraries button in the library table dialog.

Il primo passo per disegnare un nuovo simbolo o impronta è scegliere una libreria nella quale memorizzarlo. Per questa guida, il simbolo e l’impronta dell’interruttore verranno inseriti nelle nuove librerie specifiche del progetto.

The empty new library is now selected in the Libraries pane at left, and has been automatically added to the project library table (check the Project Specific Libraries tab in Preferences → Manage Symbol Libraries…​).

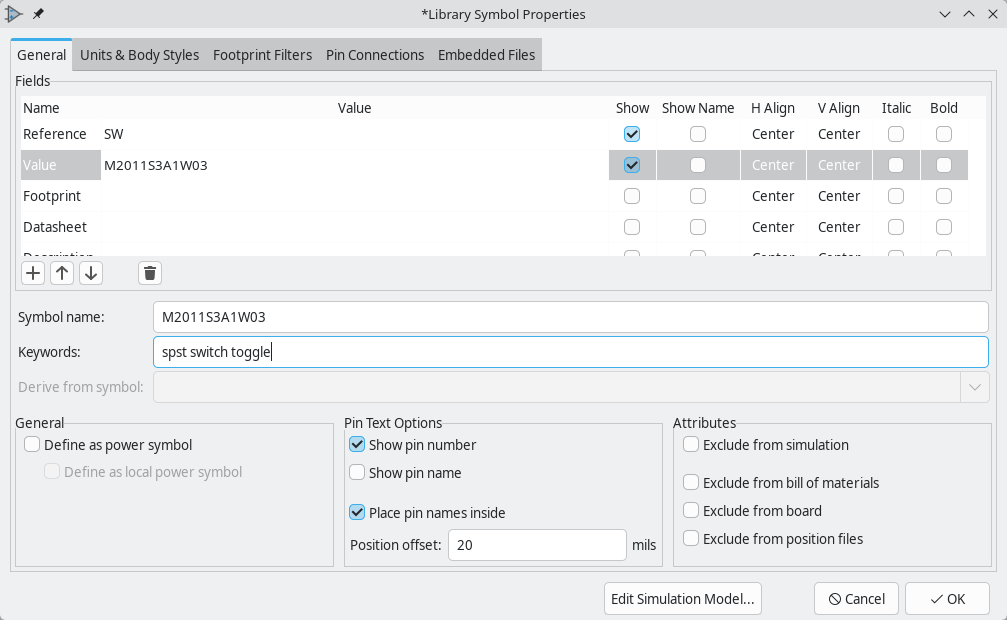

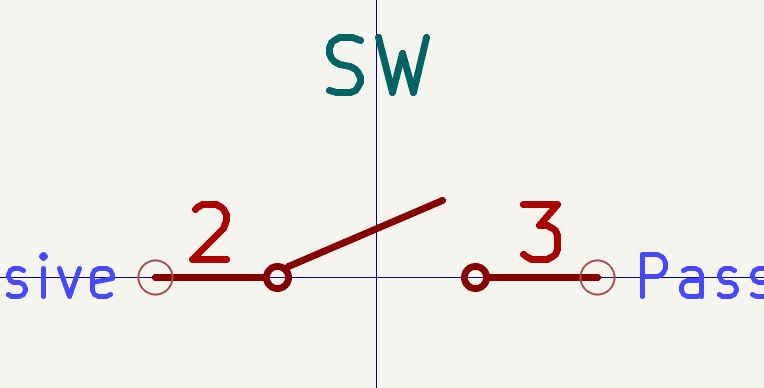

Now create the switch symbol in the new library.

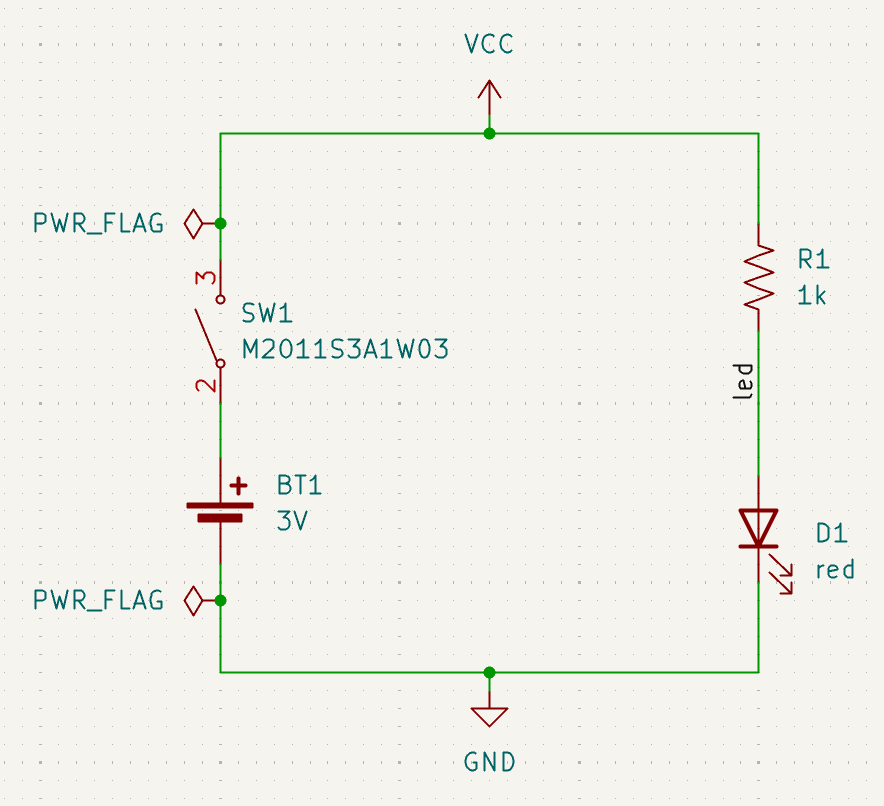

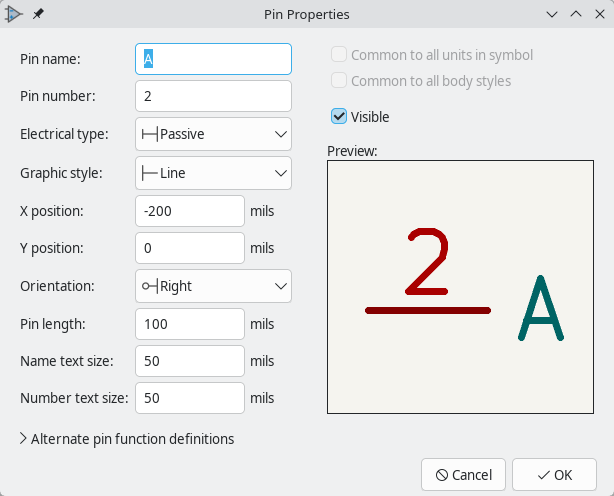

Nel pannello Librerie, il simbolo M2011S3A1W03 ora appare sotto la libreria getting-started. Nell’area di disegno, una croce indica il centro dell’impronta ed è stato aggiunto del testo per il riferimento. Per ora, spostare il testo lontano dal centro dell’impronta per toglierlo di mezzo.

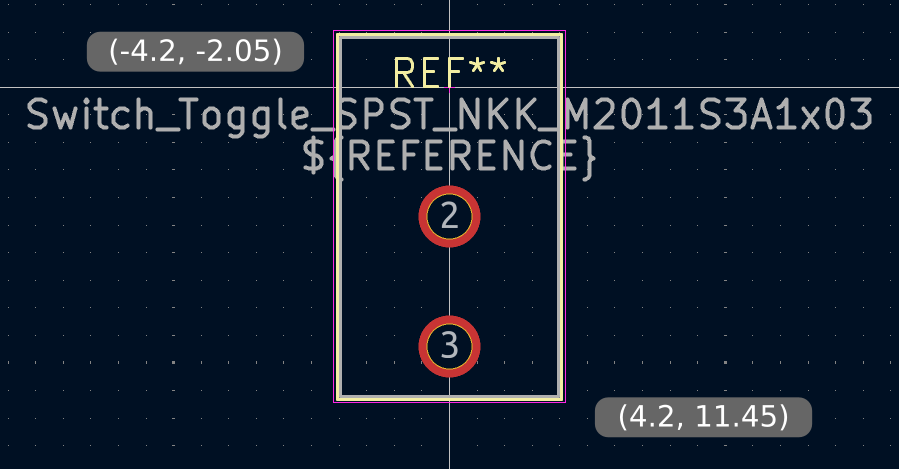

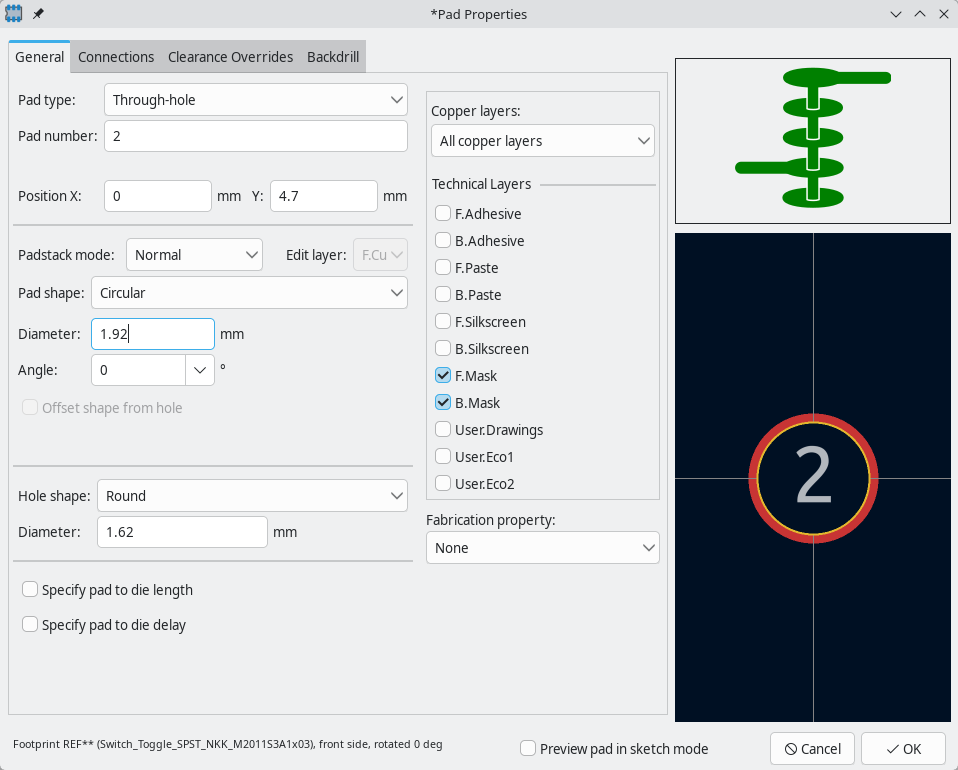

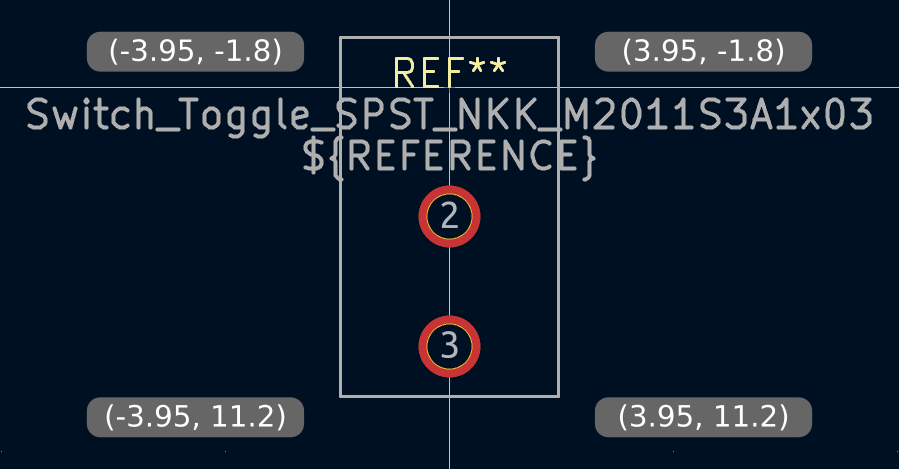

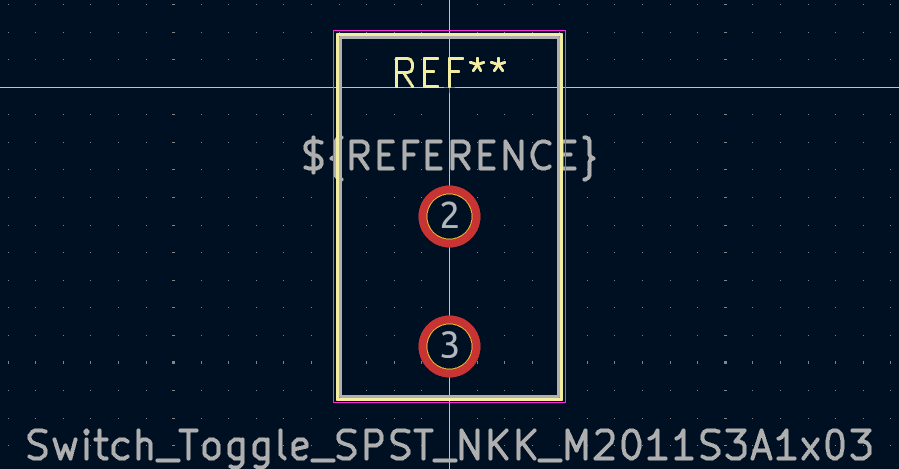

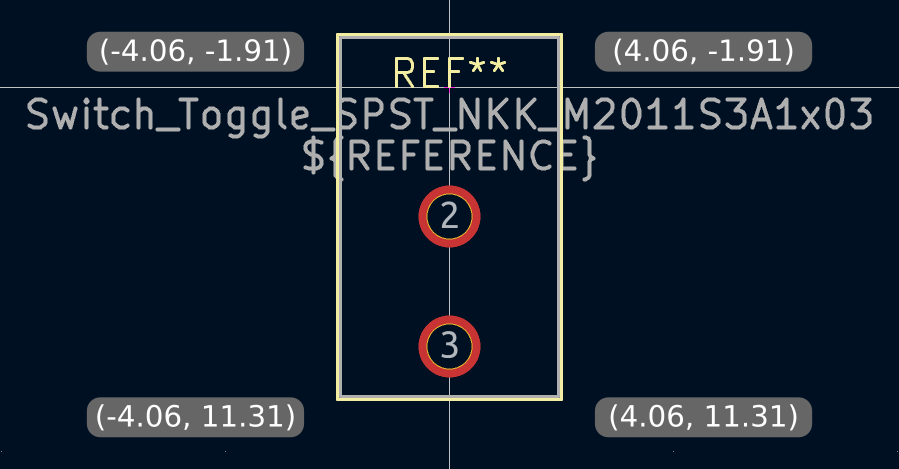

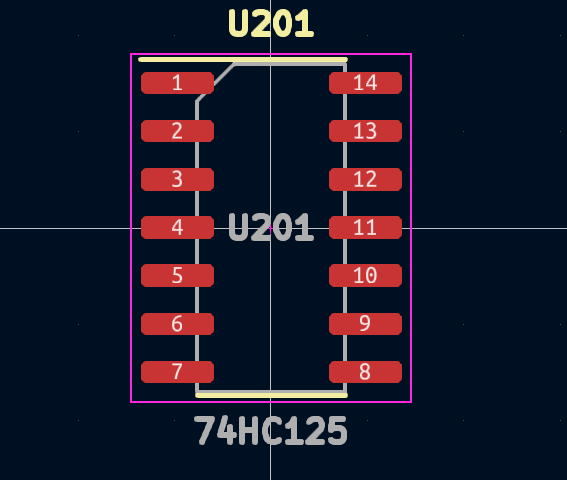

To create a new footprint, follow a similar process as for symbols. First you need to create a library, then create a new footprint in the library.

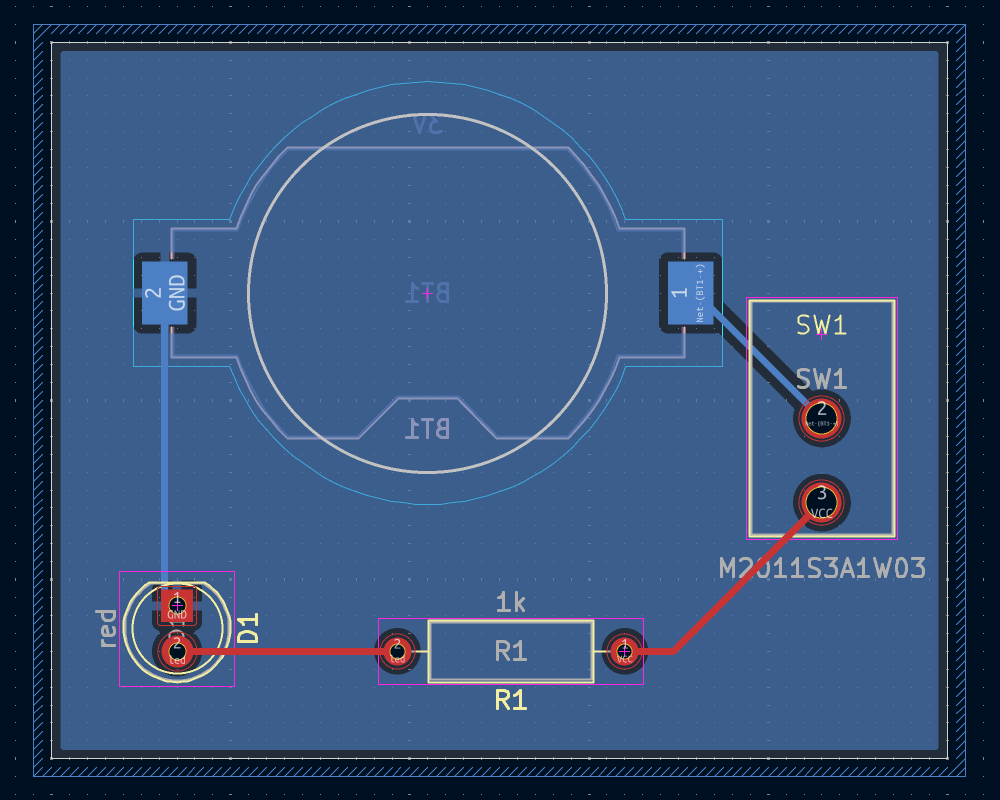

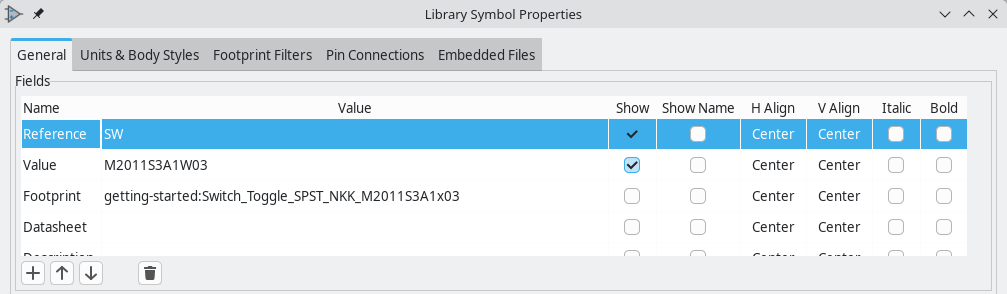

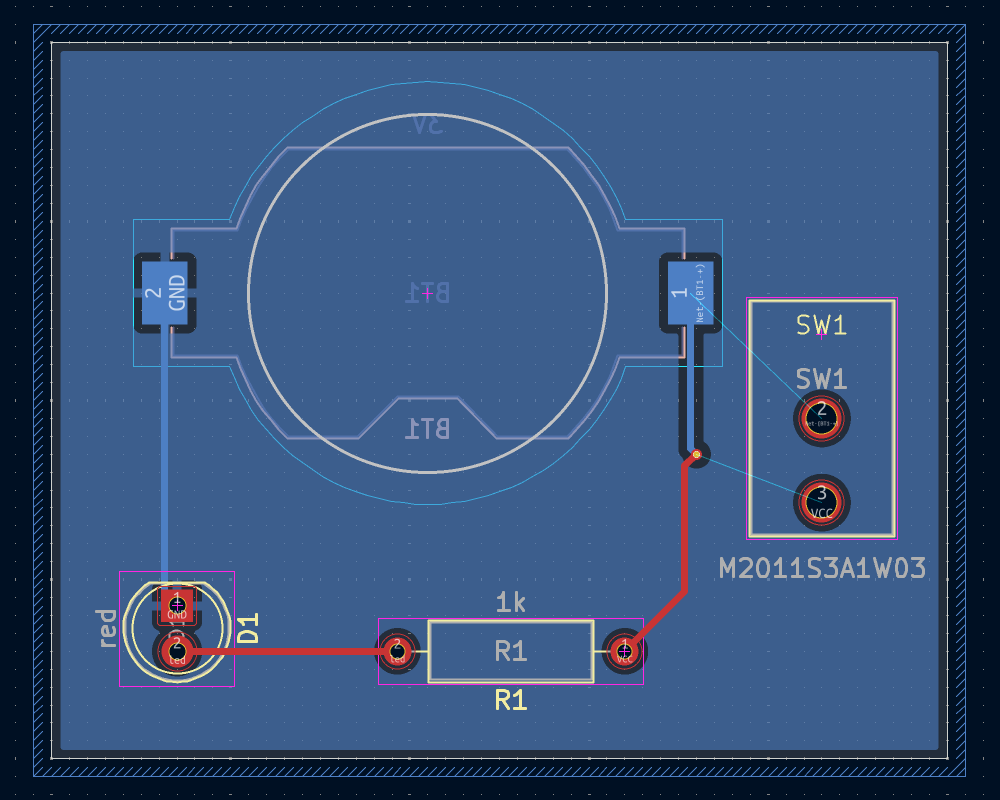

As with the symbol library, the new footprint library is added to the project library table. You can now add a footprint to the new library.

Per maggiori informazioni su come utilizzare KiCad, consultare il manuale.

Altre risorse includono il forum ufficiale degli utenti di KiCad, le chat Discord o IRC e ulteriori risorse di apprendimento dalla comunità KiCad.

Per scoprire di più sulle possibilità offerte da KiCad, visitare la sezione Made With KiCad del sito web oppure aprire i progetti demo inclusi in KiCad (File → Apri progetto demo…​).

Per segnalare un difetto o richiedere una funzionalità, usare Aiuto → Segnala un difetto o aprire una segnalazione su Gitlab.

Per contribuire allo sviluppo di KiCad, consultare la pagina dei contributi degli sviluppatori. Anche i semplici utenti possono aiutare contribuendo allo sviluppo delle librerie o della documentazione e traduzione. Infine, si consideri il supporto finanziariario per mantenere in modo continuo lo sviluppo di KiCad.
