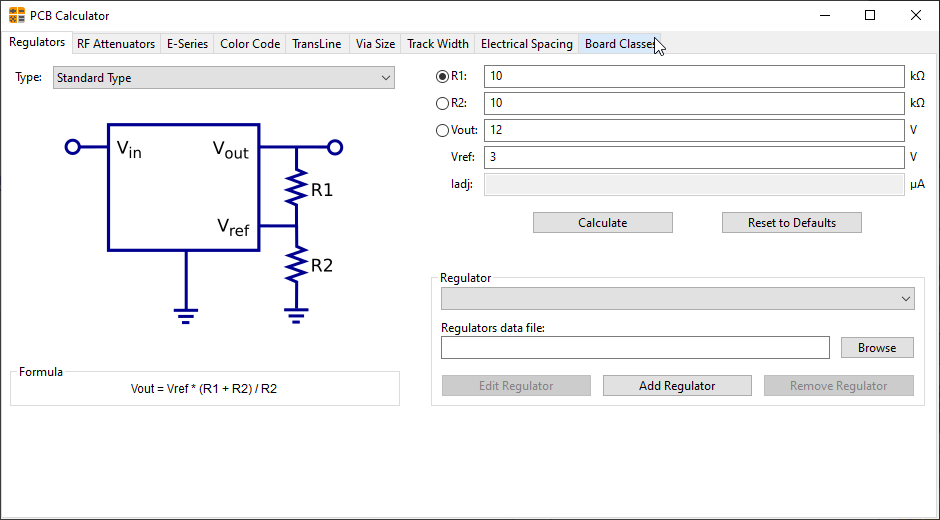

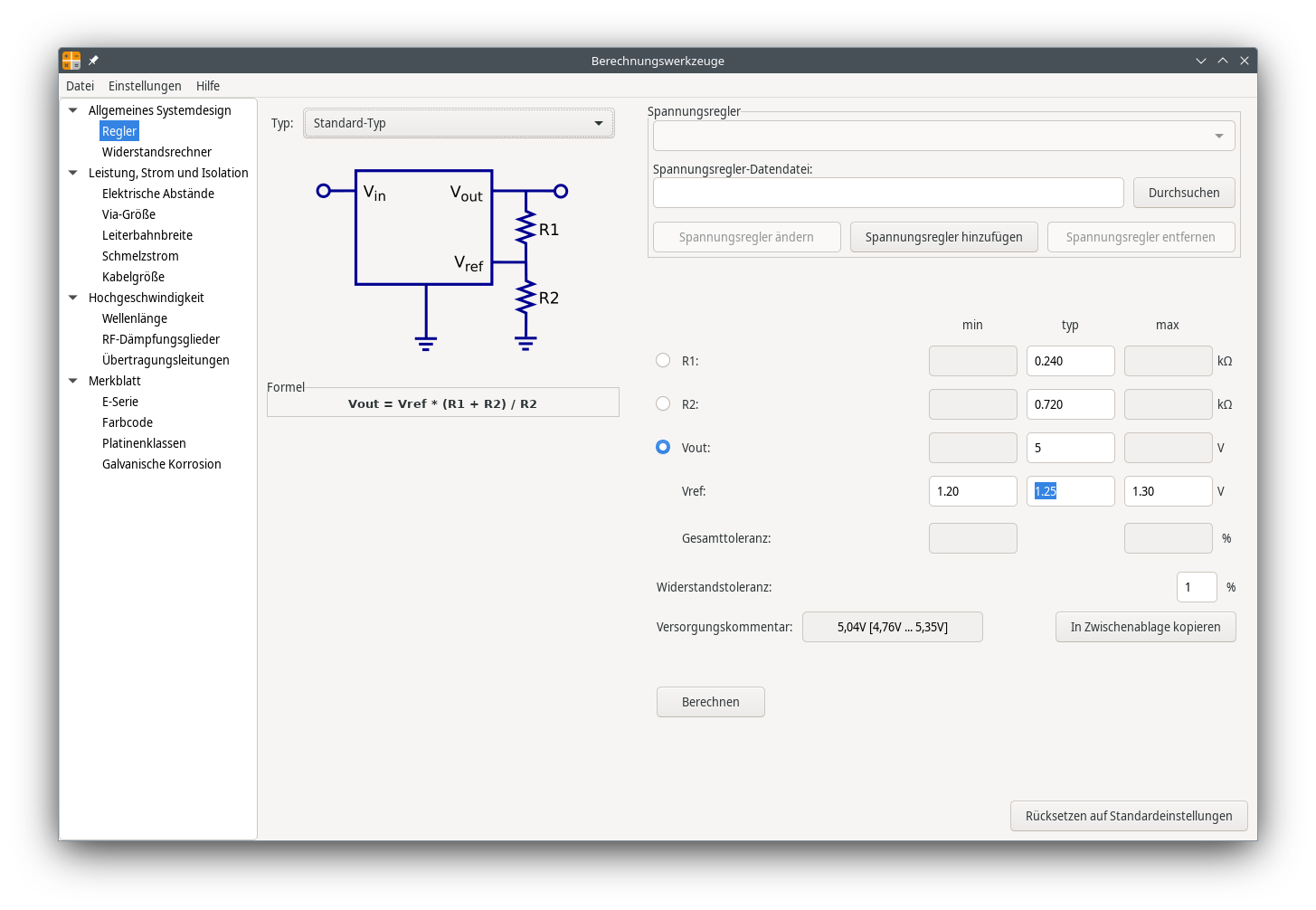

Dieser Rechner hilft bei der Ermittlung der Werte der Widerstände, die für lineare Spannungsregler und für solche mit geringem Spannungsabfall benötigt werden.

Für den Standardtyp ergibt sich die Ausgangsspannung Vout als Funktion der Referenzspannung Vref und der Widerstände R1 und R2 wie folgt:

Für den Typ mit 3 Anschlüssen gibt es einen Korrekturfaktor aufgrund des Ruhestroms Iadj, der vom ADj-Pin fließt:

Dieser Strom liegt in der Regel unter 100 µA und kann mit Vorsicht vernachlässigt werden.

Um diesen Rechner zu verwenden, geben Sie die Parameter des Reglers Typ, Vref und, falls erforderlich, Iadj ein, wählen Sie das Feld aus, das Sie berechnen möchten, entweder einen der Widerstände oder die Ausgangsspannung, und geben Sie hierfür die beiden anderen Werte ein.

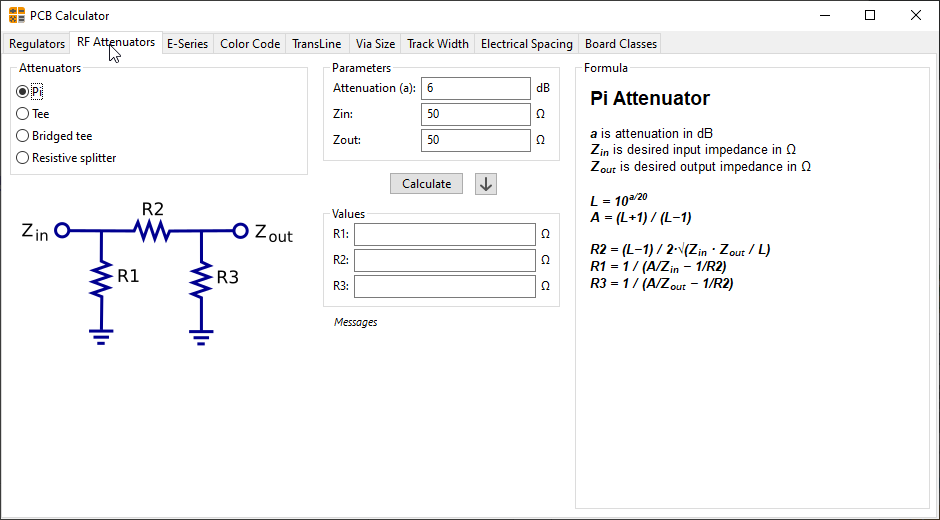

Mit dem Rechner für RF-Dämpfungsglieder können Sie die Werte der Widerstände berechnen, die für verschiedene Arten von Dämpfungsgliedern benötigt werden:

Um dieses Tool zu verwenden, wählen Sie zunächst den gewünschten Dämpfungsgliedtyp aus und geben Sie dann die gewünschte Dämpfung (in dB) und die Eingangs-/Ausgangsimpedanzen (in Ohm) ein.

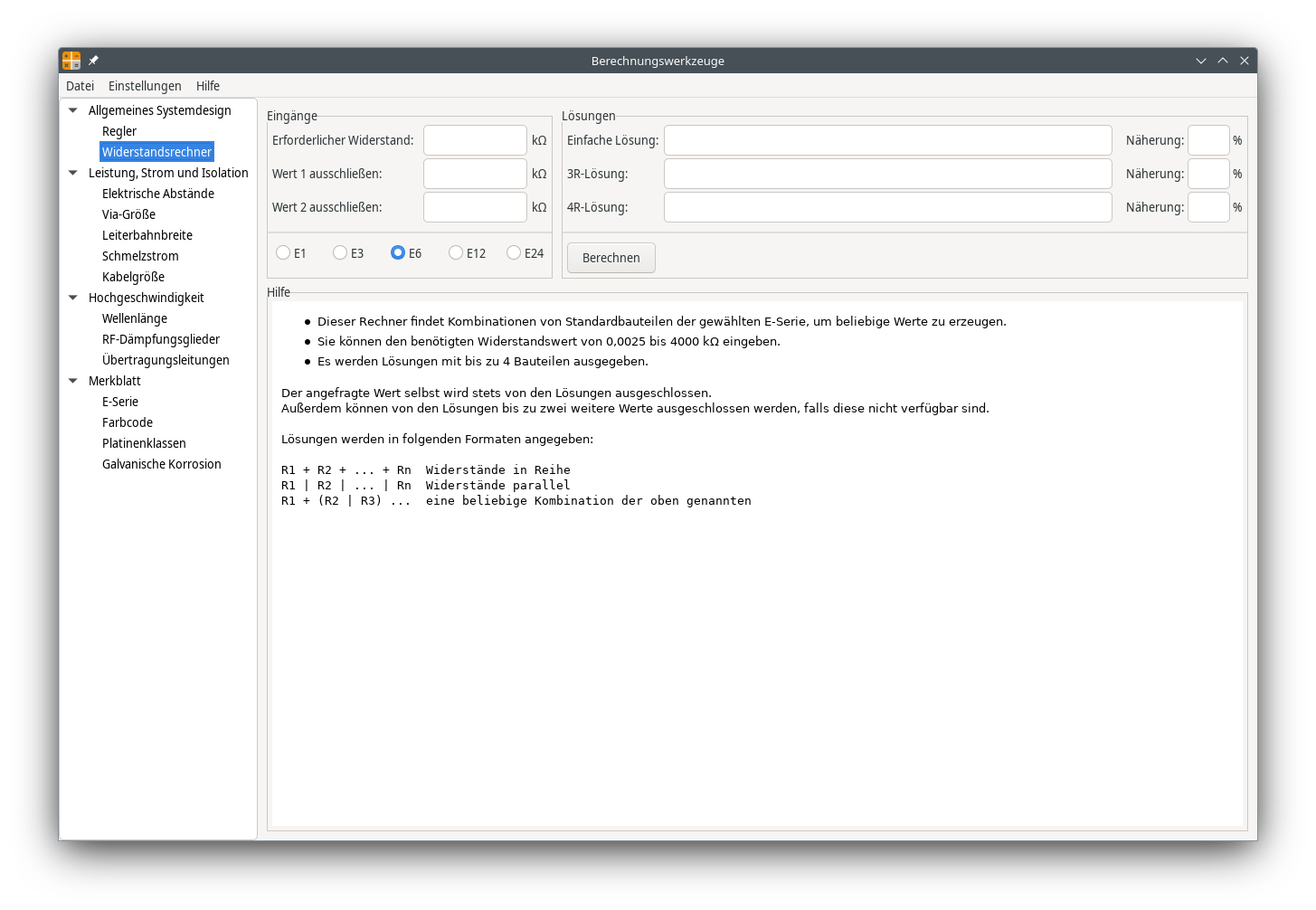

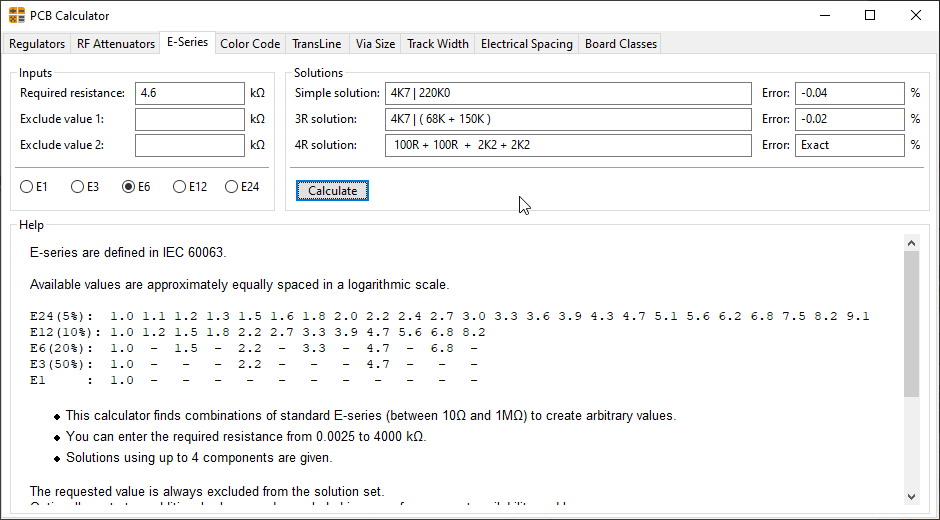

Dieser Rechner hilft dabei, Kombinationen von Standardwiderständen der E-Serie zu ermitteln, die einen erforderlichen Widerstand erfüllen, wobei optional mehrere nicht verfügbare Widerstandswerte ausgeschlossen werden können.

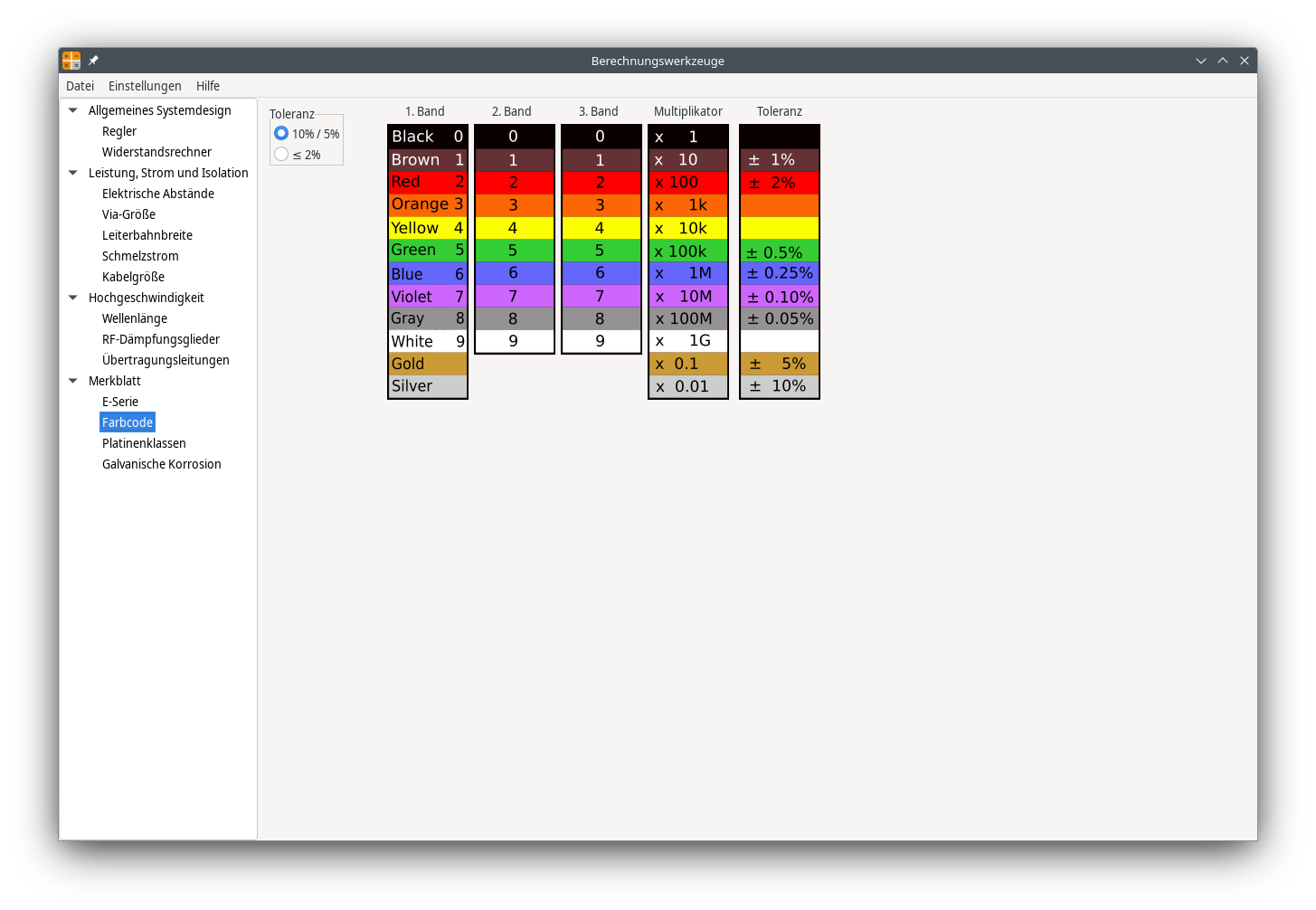

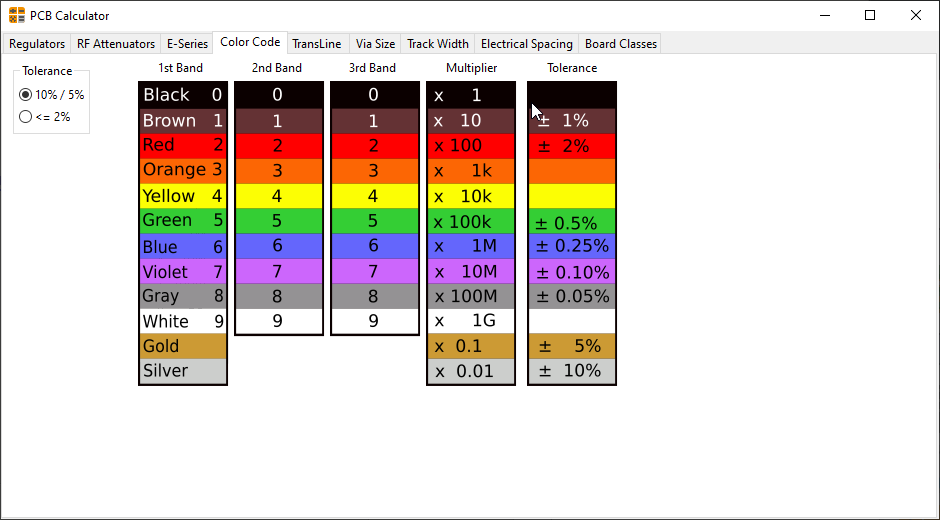

Dieser Rechner hilft Ihnen dabei, die Farbringe auf dem Widerstand in dessen Wert umzurechnen. Wählen Sie dazu zunächst die Toleranz des Widerstands aus: 10 %, 5 % oder gleich oder kleiner als 2 %. Beispiel:

Die Theorie der Übertragungsleitungen ist ein wesentlicher Bestandteil der Lehre im Bereich der Hochfrequenz- und Mikrowellentechnik.

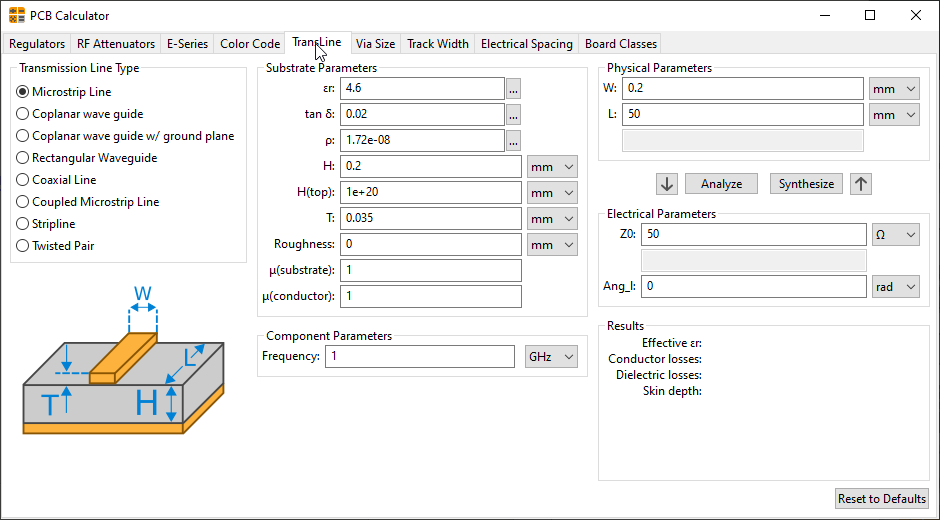

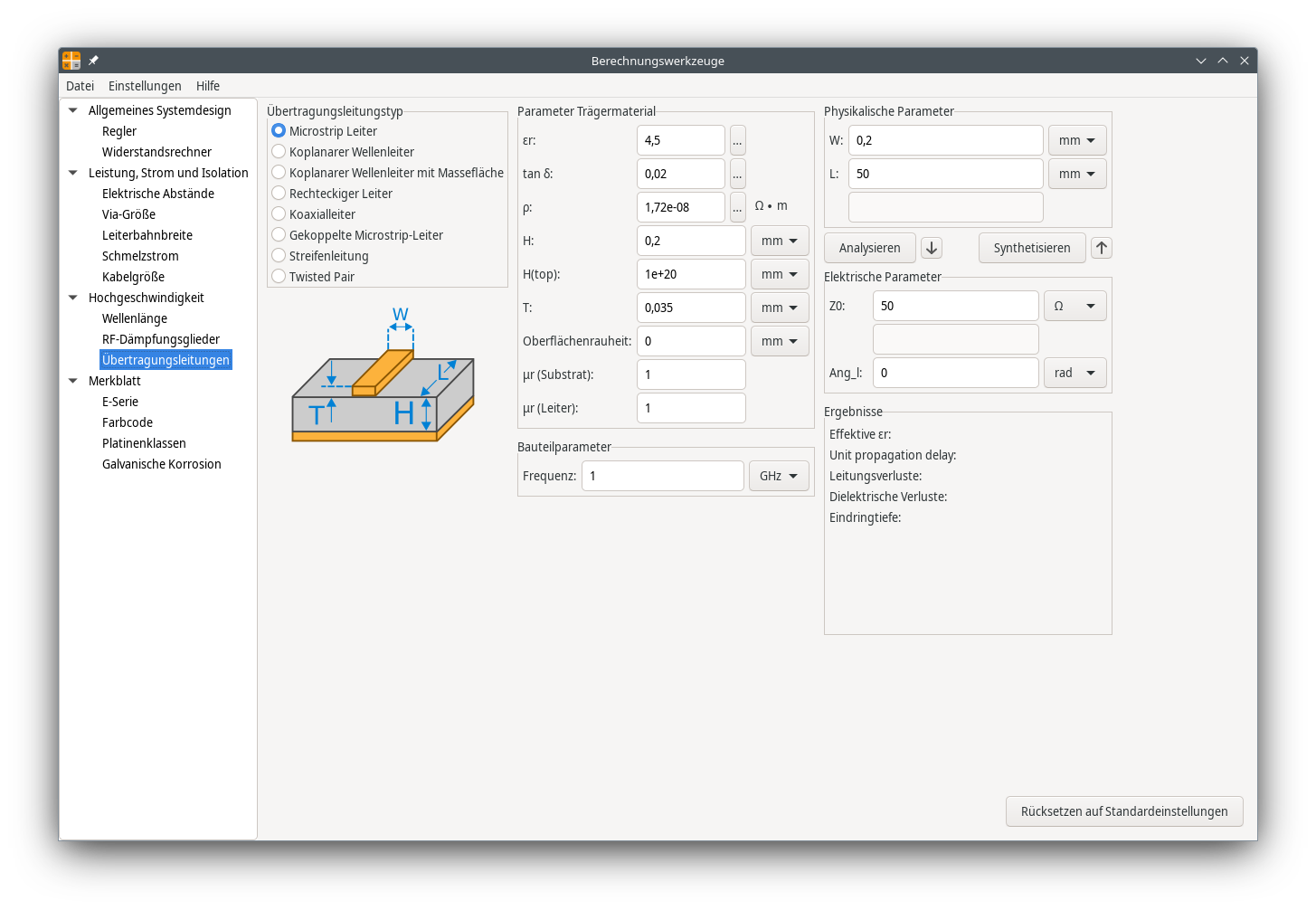

Im Rechner können Sie verschiedene Arten von Linientypen und deren spezielle Parameter auswählen. Die implementierten Modelle sind frequenzabhängig, sodass sie bei ausreichend hohen Frequenzen von einfacheren Modellen abweichen.

Dieser Rechner basiert weitgehend auf Transcalc.

Die Arten von Übertragungsleitungen und die Referenz ihrer mathematischen Modelle sind nachfolgend aufgeführt:

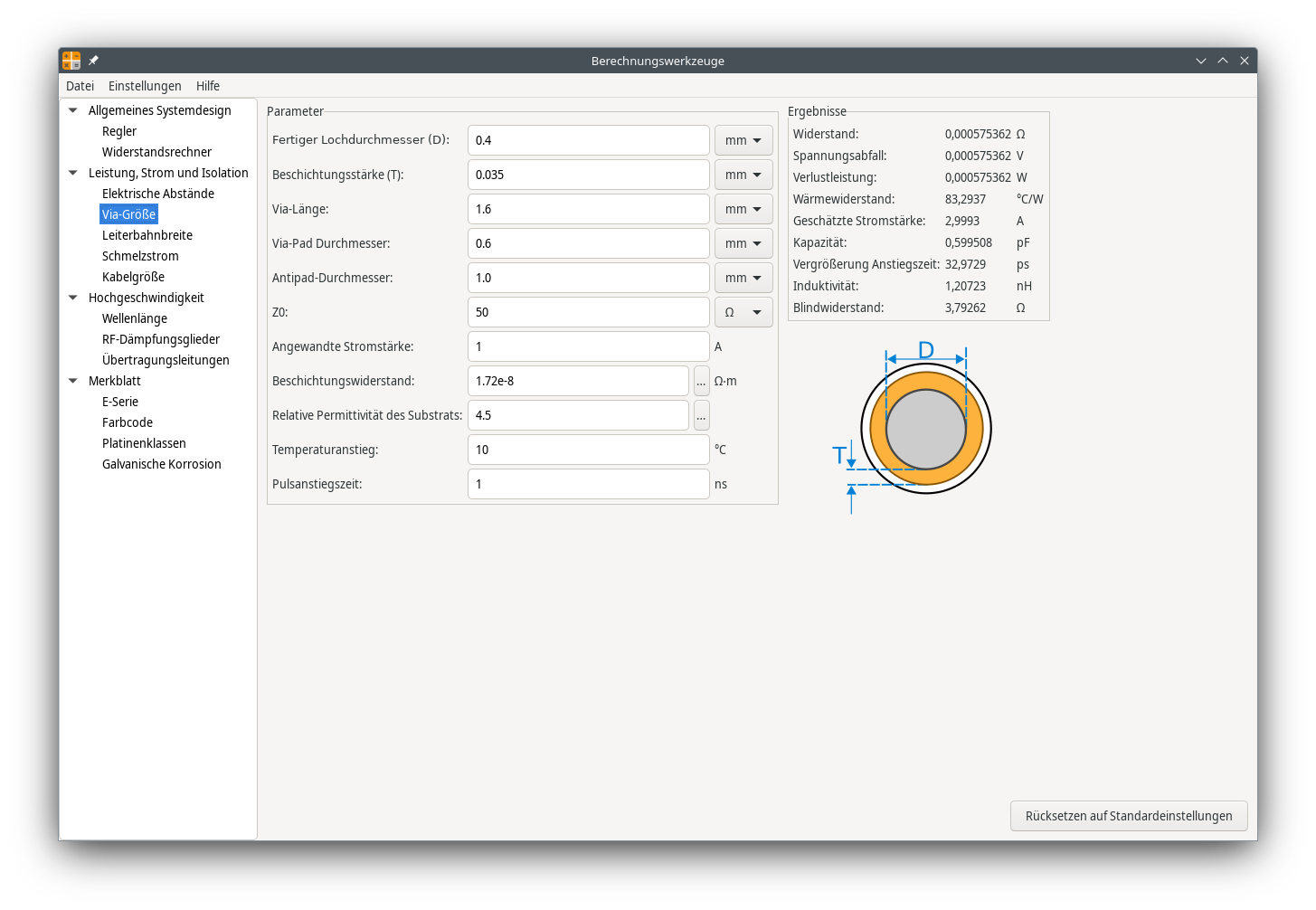

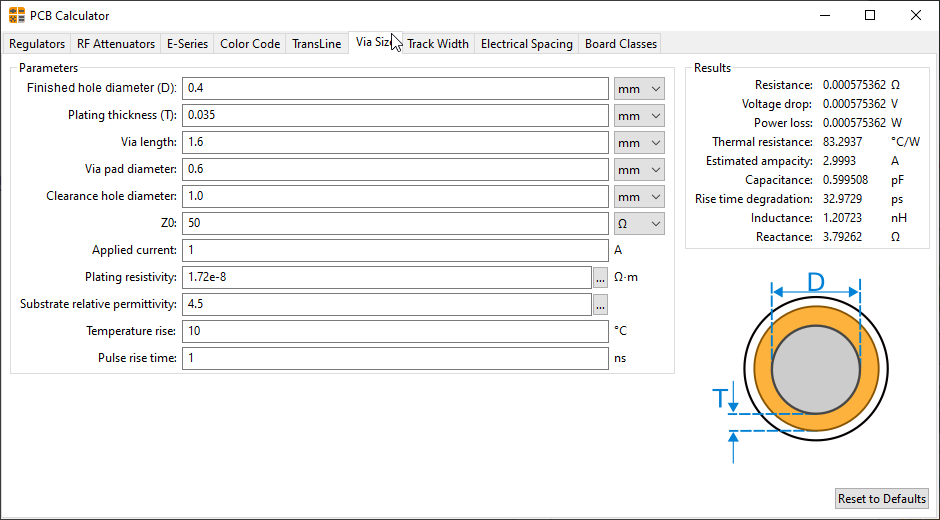

Das Tool für Via-Größen berechnet die elektrischen und thermischen Eigenschaften eines bestimmten beschichteten Durchkontaktierungspads oder eines Vias.

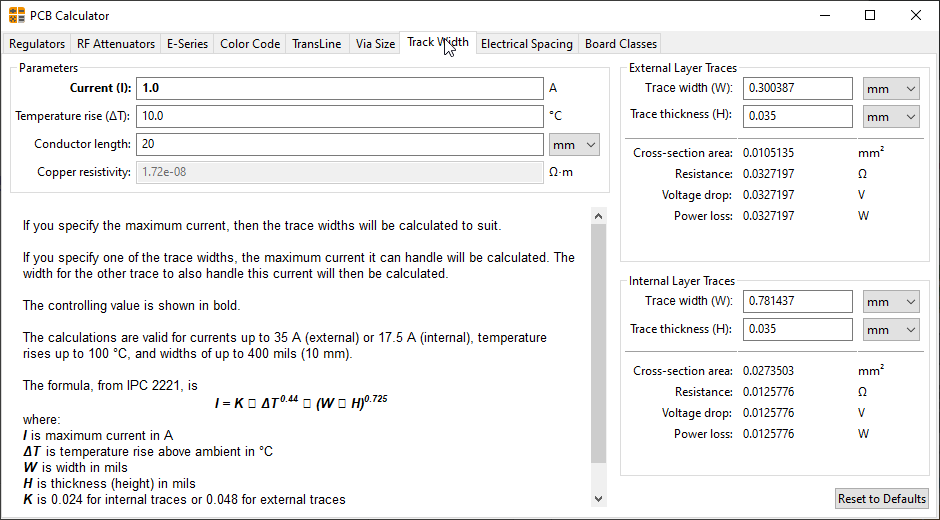

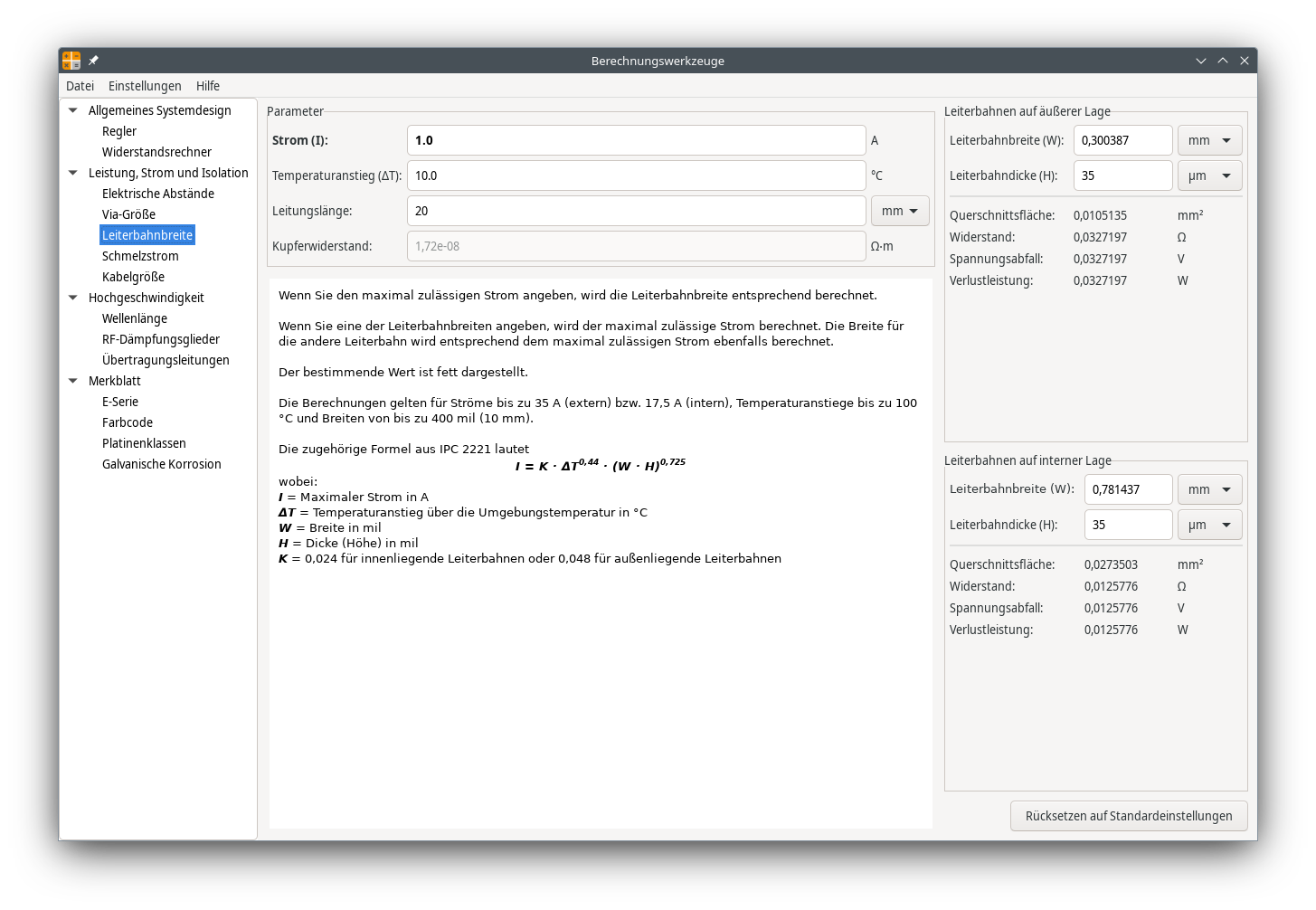

Das Werkzeug „Leiterbahnbreite“ berechnet die Breite für Leiterbahnen auf Leiterplatten für einen bestimmten Strom und Temperaturanstieg. Es verwendet Formeln aus IPC-2221 (ehemals IPC-D-275).

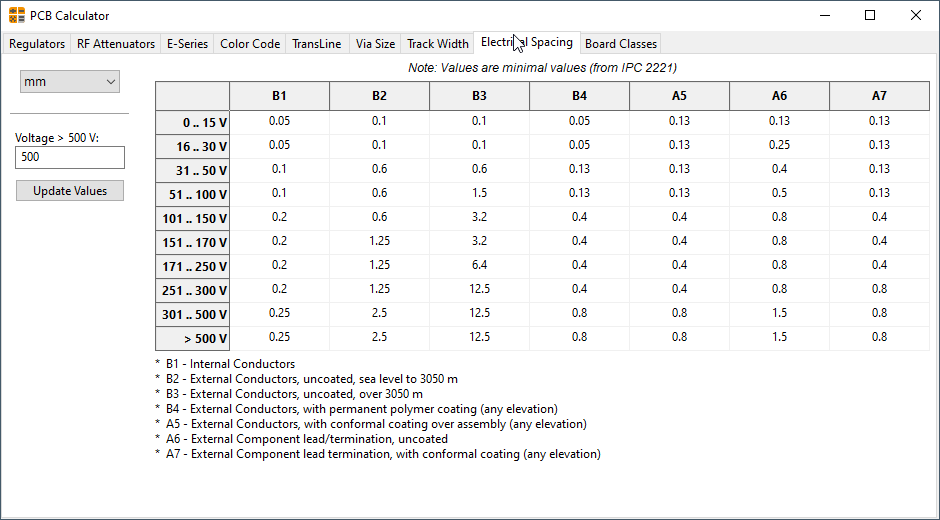

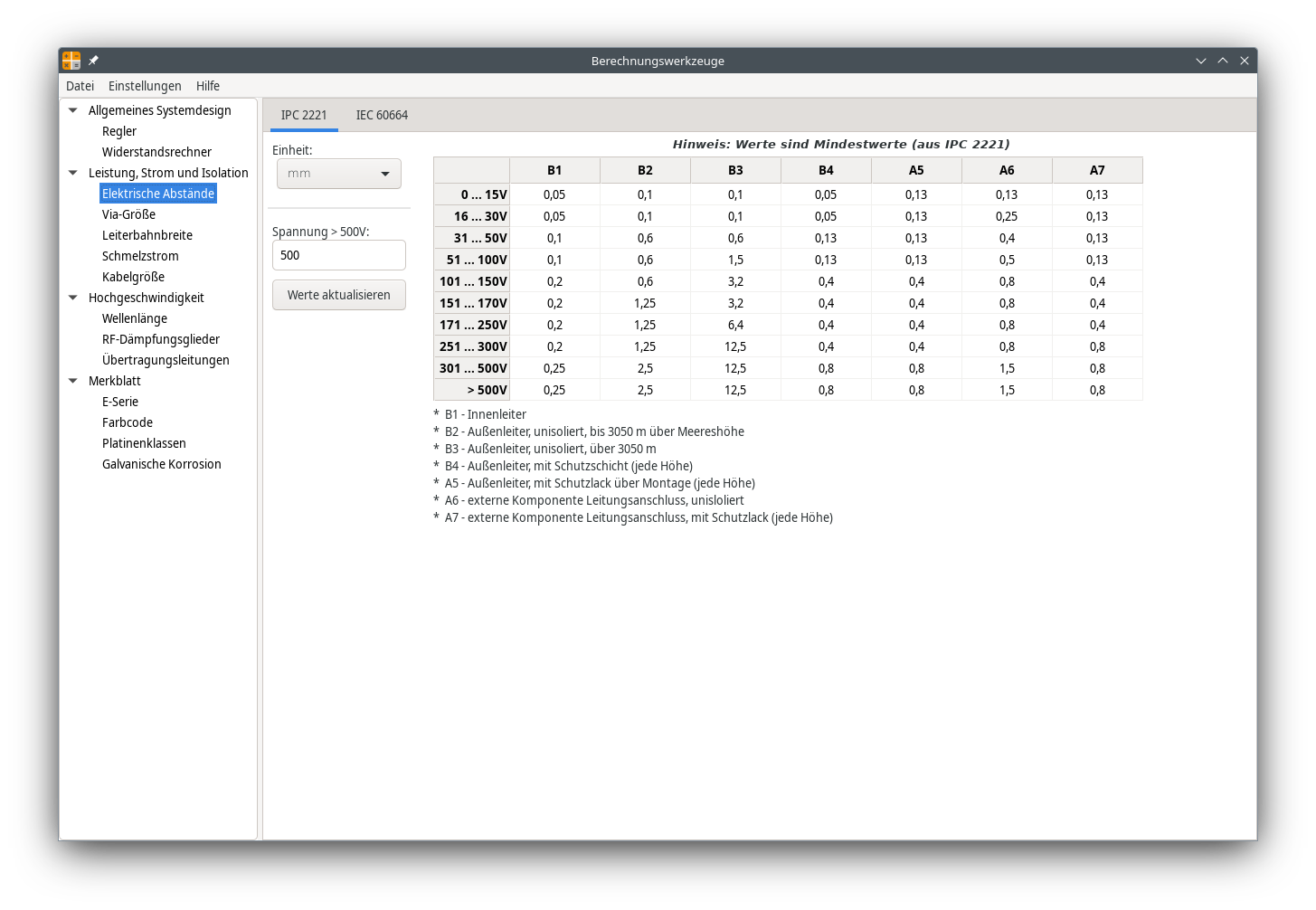

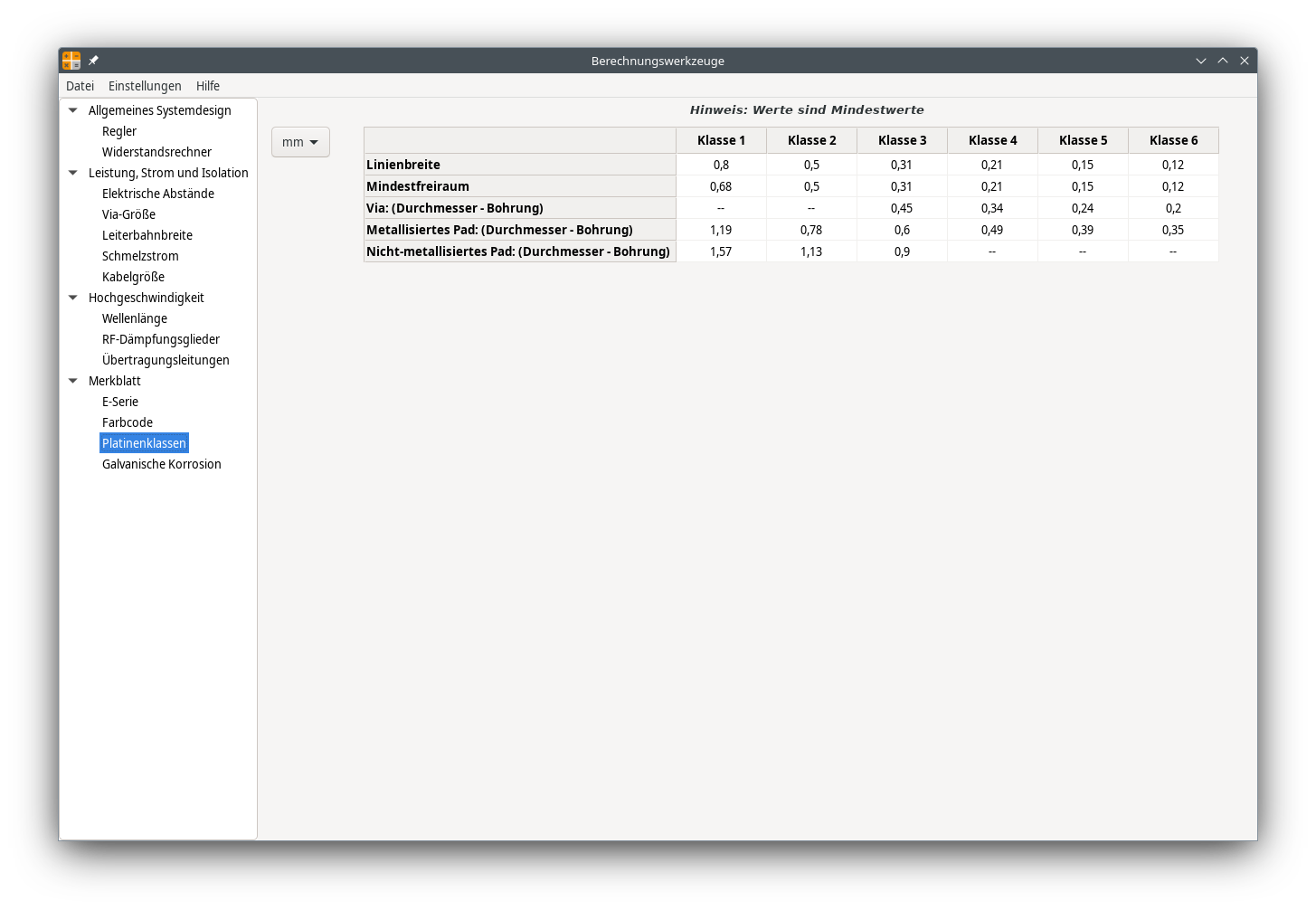

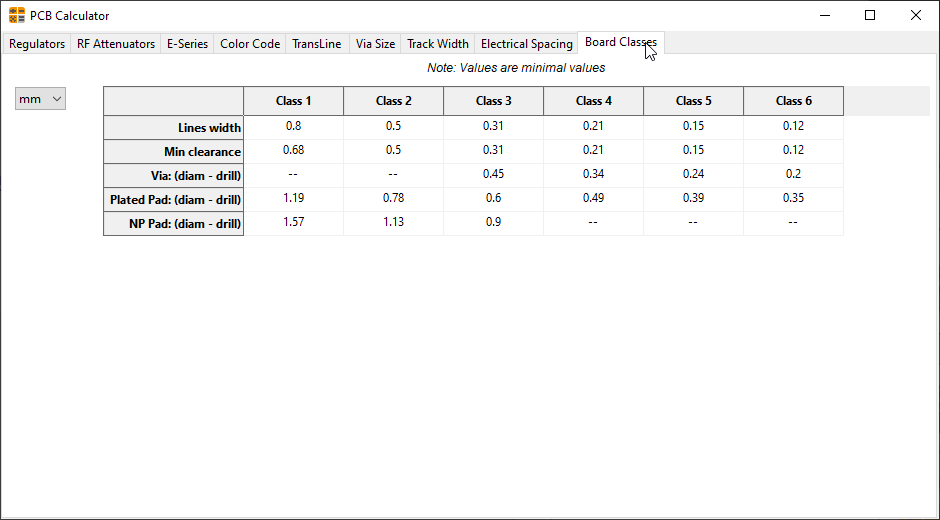

Diese Tabelle dient zur Ermittlung des Mindestabstands zwischen Leitern.

Jede Zeile der Tabelle enthält den empfohlenen Mindestabstand zwischen den Leitern für einen bestimmten Spannungsbereich (Gleichstrom- oder Wechselstromspitzen). Wenn Sie Werte für Spannungen über 500 V benötigen, geben Sie den Wert in das Feld in der linken Ecke ein und klicken Sie auf Werte aktualisieren.
